Die physikalische Gasphasenabscheidung (PVD) ist eine der am häufigsten eingesetzten Dünnschichtbeschichtungstechnologien in der modernen Fertigung. Sie findet breite Anwendung in den Bereichen Halbleiter, Optik, Solarenergie, dekorative Beschichtungen, Schneidwerkzeuge, medizinische Geräte und vielen anderen Hightech-Branchen.
Das Herzstück jedes PVD-Prozesses ist das Sputtertarget. Die Qualität, Reinheit und Zusammensetzung des Targets beeinflussen direkt die Beschichtungsleistung, die Abscheideeffizienz und die Konsistenz der Produktion. Die Auswahl des geeigneten Targetmaterials ist daher entscheidend für die Herstellung zuverlässiger und hochwertiger Dünnschichten.

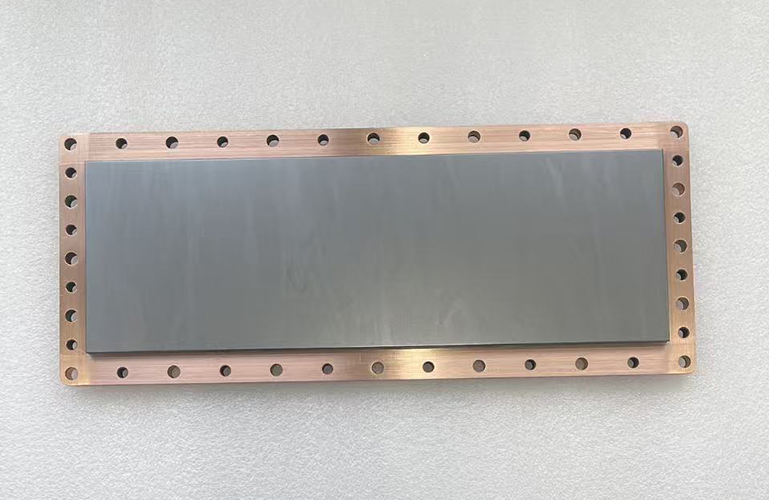

Was ist ein PVD-Sputter-Target?
Ein Sputtertarget ist das Ausgangsmaterial, das bei der PVD-Beschichtung verwendet wird. Durch den Beschuss mit Plasma werden Atome von der Targetoberfläche herausgeschleudert und auf einem Substrat abgeschieden, wodurch ein Dünnfilm mit spezifischen physikalischen, chemischen oder optischen Eigenschaften entsteht.
Je nach Anwendungsbereich werden Sputtertargets aus reinen Metallen, Legierungen, Keramiken, Halbleitern, Edelmetallen oder Verbundwerkstoffen hergestellt. Ihre Reinheit, Dichte, Kornstruktur und Maßgenauigkeit spielen allesamt eine wichtige Rolle für die Beschichtungsqualität und die Targetausnutzung.
Wie funktioniert PVD?
PVD ist ein Vakuumabscheidungsverfahren, bei dem feste Materialien in Dampf umgewandelt und als dünne Schicht auf einem Substrat abgeschieden werden. Obwohl es verschiedene PVD-Verfahren gibt, wie beispielsweise Magnetron-Sputtern und Verdampfen, besteht der grundlegende Prozess aus drei Schritten:
- Materialverdampfung – Durch Energie aus Plasma, Elektronenstrahlen oder anderen Quellen werden Atome aus dem Targetmaterial freigesetzt.
- Partikeltransport – Die freigesetzten Atome bewegen sich durch eine Hochvakuumumgebung in Richtung des Substrats.
- Schichtabscheidung – Die Atome kondensieren auf der Substratoberfläche und bilden eine dichte und gleichmäßige Beschichtung.
Da der Prozess unter Vakuumbedingungen stattfindet, zeichnen sich PVD-Beschichtungen in der Regel durch hohe Reinheit, hervorragende Gleichmäßigkeit und starke Haftung aus.
PVD im Vergleich zu CVD
PVD und chemische Gasphasenabscheidung (CVD) sind die beiden gängigsten Technologien zur Dünnschichtabscheidung. Zwar lassen sich mit beiden Verfahren funktionale Beschichtungen herstellen, doch unterscheiden sich ihre Abscheidungsmechanismen.
| Funktion | PVD | CVD |
|---|---|---|
| Abscheidungsverfahren | Physikalische Verdampfung | Chemische Reaktion |
| Prozesstemperatur | Niedriger | Höher |
| Prozessumgebung | Hochvakuum | Vakuum oder Atmosphärendruck |
| Filmreinheit | Sehr hoch | Hoch |
| Typische Anwendungen | Halbleiter, Optik, dekorative und Hartbeschichtungen | Integrierte Schaltkreise, Schutzbeschichtungen, komplexe Geometrien |
PVD wird im Allgemeinen bevorzugt, wenn hochreine Beschichtungen, niedrige Verarbeitungstemperaturen und eine präzise Dickenkontrolle erforderlich sind.
Arten von PVD-Sputter-Targets
Sputter-Targets lassen sich nach ihrer Materialzusammensetzung und ihrem Verwendungszweck klassifizieren.
| Zieltyp | Typische Werkstoffe | Häufige Anwendungen |
|---|---|---|
| Metalltargets | Cu, Al, Ti, Cr, Ni, Mo | Leitfähige Schichten, Halbleiterbauelemente |
| Legierungs-Targets | ITO, AZO, NiCr, AlSi | Transparente leitfähige und funktionale Beschichtungen |
| Keramische Targets | Al₂O₃, SiO₂, TiO₂, ZrO₂ | Optische Beschichtungen, Isolierschichten |
| Halbleiter-Targets | Si, Ge | Mikroelektronik, MEMS, Photovoltaik |
| Seltenerd-Targets | Y₂O₃, CeO₂, La₂O₃ | Optische und elektronische Materialien |
| Edelmetall-Targets | Au, Ag, Pt, Pd | Dekorative Beschichtungen, Sensoren, elektrische Kontakte |
| Verbundtargets | Dotierte Oxide und kundenspezifische Materialien | Fortschrittliche funktionelle Dünnschichten |
Jedes Zielmaterial weist einzigartige elektrische, optische, thermische oder mechanische Eigenschaften auf, weshalb die richtige Auswahl für die verschiedenen Beschichtungsanwendungen von entscheidender Bedeutung ist.
So wählen Sie das richtige Sputtertarget aus
Die Auswahl des richtigen Zielmaterials beginnt mit dem Verständnis der Anforderungen an die Beschichtung.
Legen Sie zunächst die gewünschten Schichteigenschaften fest, wie beispielsweise elektrische Leitfähigkeit, Härte, Korrosionsbeständigkeit, Transparenz oder thermische Stabilität. Stellen Sie anschließend sicher, dass das Targetmaterial sowohl mit dem Substrat als auch mit dem Abscheidungsverfahren kompatibel ist. Faktoren wie Reinheit, Dichte, Kornstruktur, Abscheidungsrate, Targetausnutzung und Produktionskosten sollten ebenfalls berücksichtigt werden.
Die folgende Tabelle bietet allgemeine Leitlinien für die Targetauswahl.
| Anforderungen an die Beschichtung | Empfohlene Zielmaterialien |
|---|---|
| Hohe elektrische Leitfähigkeit | Kupfer (Cu), Aluminium (Al) |
| Hohe Härte | Titan (Ti), Chrom (Cr) |
| Optische Transparenz | ITO, AZO |
| Hohe Reflektivität | Silber (Ag), Aluminium (Al) |
| Verschleißfestigkeit | Targets auf Titan- und Chrombasis |
| Korrosionsbeständigkeit | Chrom (Cr), Titan (Ti) |
Die Wahl des geeigneten Targets trägt dazu bei, die Beschichtungsqualität, die Produktionseffizienz und die Gesamtfertigungskosten zu verbessern.
Herstellung und Verarbeitung von Sputtertargets
Die Leistungsfähigkeit eines Sputtertargets hängt nicht nur von seiner chemischen Zusammensetzung ab, sondern auch von seinem Herstellungsverfahren.
Zwei der gängigsten Herstellungsverfahren sind die Pulvermetallurgie und das Vakuumschmelzen. Die Pulvermetallurgie wird häufig für hochschmelzende Metalle, Keramiken und Verbundwerkstoffe eingesetzt, während das Vakuumschmelzen üblicherweise für hochreine Metalle und Legierungstargets verwendet wird.
Nach der Herstellung durchlaufen die Targets eine Präzisionsbearbeitung, das Schleifen, Polieren, Reinigen und eine Qualitätsprüfung, um genaue Abmessungen, glatte Oberflächen, eine hohe Dichte und fehlerfreie innere Strukturen zu gewährleisten.
Eine strenge Qualitätskontrolle trägt dazu bei, eine stabile Sputterleistung und eine gleichmäßige Dünnschichtabscheidung zu erzielen.
Anwendungsbereiche von PVD-Sputter-Targets
PVD-Sputter-Targets kommen in einer Vielzahl von hochmodernen Fertigungsbranchen zum Einsatz.
In der Halbleiterindustrie dienen sie zur Abscheidung von leitfähigen, Barriere- und Isolierschichten für integrierte Schaltkreise und elektronische Bauelemente.
In der optischen Beschichtung werden Oxid- und Metalltargets zur Herstellung von Antireflexbeschichtungen, Spiegeln, Filtern und präzisen optischen Komponenten verwendet.
Bei dekorativen Beschichtungen sorgen Targets auf Edelmetall-, Titan- und Chrombasis für langlebige und attraktive Oberflächen bei Uhren, Schmuck, Unterhaltungselektronik und Baubeschlägen.
Bei Schneidwerkzeugen und industriellen Formen werden Targets auf Titan- und Chrombasis häufig eingesetzt, um Hartbeschichtungen aufzubringen, die die Verschleißfestigkeit, Härte und den Korrosionsschutz verbessern.
PVD-Beschichtungen finden zudem breite Anwendung in der Automobilindustrie, der Luft- und Raumfahrt, bei medizinischen Geräten, in der Solarenergie, der Display-Technologie und anderen hochleistungsorientierten Industriezweigen.
Fazit
Sputter-Targets bilden die Grundlage jedes erfolgreichen PVD-Beschichtungsverfahrens. Ihre Materialzusammensetzung, Reinheit, Dichte und Fertigungsqualität wirken sich direkt auf die Beschichtungsleistung, die Prozessstabilität und die Produktionseffizienz aus.
Das Verständnis der Eigenschaften verschiedener Targetstoffe und die Auswahl der geeigneten Lösung für jede Anwendung helfen Herstellern dabei, zuverlässige, hochwertige Dünnschichten zu erzielen und gleichzeitig die Produktionskosten zu optimieren.
VIMATERIAL liefert ein umfassendes Sortiment an hochreinen Sputtertargets, darunter reine Metalle, Legierungen, Keramiken, Seltenerdmaterialien sowie maßgeschneiderte Zusammensetzungen für Anwendungen in den Bereichen Halbleiter, Optik, Photovoltaik, Forschung und industrielle Beschichtung.
Häufig gestellte Fragen (FAQs)
Was ist ein PVD-Sputter-Target?
Ein Sputtertarget ist das Ausgangsmaterial, das im PVD-Verfahren (Physical Vapor Deposition) verwendet wird. Beim Sputtern werden Atome durch Plasma aus dem Target herausgeschleudert und auf einem Substrat abgeschieden, wodurch eine dünne Schicht mit bestimmten elektrischen, optischen, mechanischen oder chemischen Eigenschaften entsteht.
Welche Materialien werden üblicherweise für PVD-Sputter-Targets verwendet?
PVD-Sputtertargets sind in einer Vielzahl von Materialien erhältlich, darunter reine Metalle, Legierungen, Keramiken, Halbleiter, Seltenerdverbindungen und Edelmetalle. Zu den gängigen Beispielen zählen Aluminium (Al), Kupfer (Cu), Titan (Ti), Chrom (Cr), Silizium (Si), Indium-Zinn-Oxid (ITO), Aluminiumoxid (Al₂O₃) und Titandioxid (TiO₂).
Wie wähle ich das richtige Sputtertarget aus?
Das ideale Sputtertarget hängt von Ihren Beschichtungsanforderungen ab. Zu den entscheidenden Faktoren zählen die gewünschten Schichteigenschaften, die Substratverträglichkeit, die Reinheit des Targets, die Abscheidungsrate, die Betriebsbedingungen und die Produktionskosten. Die Auswahl des geeigneten Materials trägt zur Verbesserung der Beschichtungsqualität, der Prozessstabilität und der Targetausnutzung bei.
Was ist der Unterschied zwischen Sputtertargets aus Metall und solchen aus Keramik?
Metalltargets zeichnen sich im Allgemeinen durch eine hervorragende elektrische Leitfähigkeit aus und finden breite Anwendung bei leitfähigen Schichten und in der Halbleitertechnik. Keramiktargets werden aufgrund ihrer hervorragenden chemischen Beständigkeit, ihrer hohen Härte und ihrer Korrosionsbeständigkeit typischerweise für isolierende, optische und schützende Beschichtungen verwendet.
Warum ist die Sollreinheit wichtig?
Hochreine Sputtertargets tragen dazu bei, Verunreinigungen während der Abscheidung zu reduzieren, was zu einer verbesserten Schichtqualität, einer höheren Prozesswiederholbarkeit und einer gesteigerten Leistungsfähigkeit der Bauelemente führt. Bei Anwendungen in der Halbleiterindustrie und bei optischen Beschichtungen sind häufig Targetreinheiten von 99,99 % (4N) oder höher erforderlich.
In welchen Branchen werden PVD-Sputter-Targets eingesetzt?
PVD-Sputter-Targets finden breite Anwendung in der Halbleiterfertigung, bei optischen Beschichtungen, Flachbildschirmen, Solarzellen, Schneidwerkzeugen, dekorativen Beschichtungen, medizinischen Geräten, Automobilkomponenten, in der Luft- und Raumfahrt sowie in der wissenschaftlichen Forschung.
Können Sputtertargets individuell angepasst werden?
Ja. Sputtertargets können in kundenspezifischen Abmessungen, Formen, Zusammensetzungen und Befestigungskonfigurationen hergestellt werden, um den Anforderungen bestimmter Abscheidungsanlagen und Anwendungsbereiche gerecht zu werden. Maßgeschneiderte Lösungen kommen häufig in Forschungslabors und in der industriellen Fertigung zum Einsatz.
