Sputter-Targets sind unverzichtbare Materialien bei der Physikalische Gasphasenabscheidung (PVD) und spielen eine entscheidende Rolle bei der Bestimmung der Beschichtungsqualität, der Produktionseffizienz und der Gesamtfertigungskosten. Unter den verschiedenen verfügbaren Target-Konstruktionen sind planare Sputtertargets und rotierende Sputtertargets am weitesten verbreitet. Dieser Artikel beleuchtet die wesentlichen Unterschiede zwischen rotierenden und planaren Sputtertargets und hilft Ihnen dabei, die für Ihren spezifischen Beschichtungsprozess am besten geeignete Lösung auszuwählen.
Das Verständnis der Unterschiede zwischen diesen beiden Targetypen ist entscheidend für die Auswahl der am besten geeigneten Lösung für einen bestimmten Beschichtungsprozess. In diesem Artikel werden ihre Konstruktionsmerkmale, Funktionsprinzipien, Anwendungsbereiche, Leistungsmerkmale und Wirtschaftlichkeit verglichen.

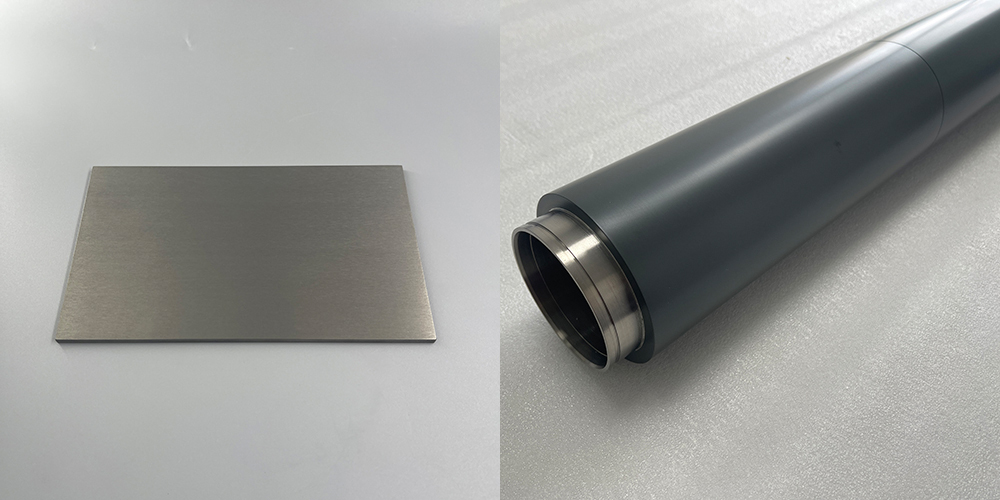

I. Was sind planare und rotierende Sputtertargets?
Planare Sputtertargets
Flache Sputtertargets sind flache Targets, die üblicherweise in Magnetron-Sputteranlagen verwendet werden. Sie werden typischerweise als kreisförmige Scheiben oder rechteckige Platten hergestellt und sind in einer Vielzahl von Materialien erhältlich, darunter reine Metalle, Legierungen, Keramiken und Verbundwerkstoffe.
Aufgrund ihres einfachen Aufbaus und ihrer breiten Kompatibilität mit Sputteranlagen sind planare Targets nach wie vor der Industriestandard für viele Anwendungen in der Dünnschichtabscheidung.
Rotationssputter-Targets
Rotierende Sputtertargets weisen eine zylindrische Bauform auf und drehen sich während des Sputterprozesses kontinuierlich. Diese Rotation verteilt die Abtragung gleichmäßiger über die Targetoberfläche, was zu einer höheren Targetausnutzung und verbesserter Prozessstabilität führt.
Rotationstargets eignen sich besonders gut für großflächige Beschichtungsanwendungen, bei denen Produktionseffizienz, Beschichtungsgleichmäßigkeit und reduzierter Materialabfall entscheidend sind.
II. Funktionsprinzipien
Wie funktionieren planare Ziele?
In einer Magnetron-Sputteranlage beschießen durch Plasma erzeugte Ionen die Oberfläche des flachen Targets und lösen dabei Atome aus dem Targetmaterial. Diese Atome wandern durch die Vakuumkammer und lagern sich auf dem Substrat ab, wodurch eine dünne Schicht entsteht.
Da sich die Erosion auf einen bestimmten Bereich in Form einer Rennbahn konzentriert, wird während des Betriebs nur ein Teil des Targetmaterials effektiv verbraucht.
Wie funktionieren Rotationszielvorgaben?
Rotierende Targets funktionieren nach dem gleichen Sputterprinzip wie flache Targets. Das zylindrische Target dreht sich jedoch während der Abscheidung kontinuierlich, wodurch sich das Abtragungsmuster über eine wesentlich größere Oberfläche verteilt.
Dies führt zu einem gleichmäßigeren Targetverschleiß, einem verbesserten Wärmemanagement, längeren Produktionsläufen und einer deutlich höheren Materialausnutzung. Das gleichmäßige Erosionsprofil trägt zudem dazu bei, stabile Abscheidungsbedingungen und eine gleichbleibende Beschichtungsqualität über einen längeren Zeitraum zu gewährleisten.
III. Typische Anwendungsbereiche
Anwendungen planarer Targets
Planare Sputtertargets finden breite Anwendung in:
- der Halbleiterfertigung für leitfähige, isolierende und Barriereschichten
- LCD- und OLED-Display-Produktion
- Optische Beschichtungen
- Forschungs- und Entwicklungsumgebungen
- Dekorativen und funktionalen Beschichtungen
- Allgemeine industrielle Beschichtungsanwendungen
Anwendungsbereiche von Rotationszielscheiben
Rotationssputtertargets werden häufig eingesetzt in:
- Herstellung großflächiger Flachbildschirme
- Solar-Photovoltaikmodulen (PV-Modulen)
- Beschichtungen für Architekturglas
- Dekorative Beschichtungen
- Verschleißfeste und schützende Beschichtungen
- Industrielle Beschichtungsanlagen für Großserien
Bei Anwendungen, die eine außergewöhnlich gleichmäßige Beschichtung und einen hohen Durchsatz erfordern, bieten Rotationstargets oft erhebliche betriebliche Vorteile.
IV. Leistungsvergleich
Zielauslastung
Einer der wichtigsten Unterschiede zwischen planaren und rotierenden Targets ist die Materialausnutzung.
Planare Targets erreichen in der Regel Ausnutzungsraten von etwa 30–50 %, abhängig von der Targetkonstruktion, der Magnetronkonfiguration und den Prozessbedingungen. Da sich die Erosion auf einen begrenzten Bereich der „Rennbahn“ konzentriert, bleibt am Ende der Lebensdauer eine beträchtliche Menge an Targetmaterial ungenutzt.
Rotations-Targets hingegen erreichen oft Ausnutzungsraten von über 70 % und in manchen Anwendungen sogar deutlich höhere Werte. Die rotierende zylindrische Geometrie ermöglicht eine wesentlich gleichmäßigere Erosion über die gesamte Target-Oberfläche, wodurch Materialverschwendung reduziert und die Kosten für den Target-Verbrauch gesenkt werden.
Abscheideeffizienz und Schichtgleichmäßigkeit
Planare Targets bewähren sich in vielen Standardbeschichtungsanwendungen und eignen sich besonders für kleinere Substrate oder Prozesse, bei denen der Durchsatz nicht im Vordergrund steht.
Mit zunehmender Substratgröße wird es jedoch schwieriger, eine gleichmäßige Schichtdicke über die gesamte Oberfläche hinweg aufrechtzuerhalten.
Rotationstargets sind speziell für Beschichtungsanwendungen mit hohem Durchsatz und großen Flächen konzipiert. Ihre kontinuierliche Rotation sorgt für stabile Abscheidungsbedingungen, eine verbesserte Beschichtungsgleichmäßigkeit und konsistentere Schichteigenschaften über das gesamte Substrat.
Daher werden Rotationstargets häufig in Branchen bevorzugt, in denen die Beschichtungskonsistenz direkten Einfluss auf die Produktleistung und die Ausbeute hat.
Thermische Leistung und Prozessstabilität
Die zylindrische Geometrie von Rotationstargets bietet im Vergleich zu flachen Targets eine größere Kühlfläche und eine effektivere Wärmeableitung.
Ein verbessertes Wärmemanagement hilft, lokale Überhitzung zu reduzieren, minimiert Prozessschwankungen und trägt zu einer längeren Lebensdauer der Targets bei. Dies ist besonders wertvoll bei Hochleistungs-Sputteranwendungen, bei denen Prozessstabilität unerlässlich ist.
Kostenaspekte
Planare Targets zeichnen sich in der Regel durch geringere Anschaffungskosten aus und lassen sich einfacher herstellen, installieren und austauschen. Für viele Standardbeschichtungsverfahren stellen sie eine praktische und wirtschaftliche Lösung dar.
Rotationstargets erfordern in der Regel eine höhere Anfangsinvestition sowohl in die Targets als auch in kompatible Kathodensysteme. Ihre überlegene Targetauslastung, geringeren Ausfallzeiten, längere Lebensdauer und höhere Abscheideeffizienz führen jedoch in großtechnischen Produktionsumgebungen oft zu niedrigeren Gesamtbetriebskosten (TCO).
Betrachtet man die langfristigen Betriebskosten und nicht nur den Anschaffungspreis, können Rotationstargets erhebliche wirtschaftliche Vorteile bieten.
V. Rotations- vs. Planarsputter-Targets: Auf einen Blick
| Funktion | Planare Ziele | Rotierende Ziele |
|---|---|---|
| Form | Flach (rechteckig oder kreisförmig) | Zylindrisch |
| Zielauslastung | 30–50 %* | 70 %+* |
| Filmgleichmäßigkeit | Gut | Ausgezeichnet |
| Abscheideeffizienz | Mäßig | Hoch |
| Anschaffungskosten | Niedriger | Höher |
| Beste Anwendungsbereiche | Halbleiter, F&E, allgemeine Beschichtungen | Großflächenbeschichtungen, Solarglas, Displays |
| Produktionsmaßstab | Kleine bis mittlere Stückzahlen | Mittlere bis hohe Stückzahlen |
VI. Schlussfolgerung
Sowohl planare als auch rotierende Sputtertargets spielen in modernen Dünnschichtbeschichtungstechnologien eine wichtige Rolle. Während planare Targets durch Einfachheit, Flexibilität und Kosteneffizienz überzeugen, bieten rotierende Targets erhebliche Vorteile hinsichtlich Targetausnutzung, Beschichtungsgleichmäßigkeit, Prozessstabilität und Produktionseffizienz.
Für großtechnische Beschichtungsvorgänge und Anwendungen mit hohen Qualitätsanforderungen bieten Rotationssputtertargets oft den größten langfristigen Nutzen. Die Auswahl der optimalen Targetlösung erfordert letztlich einen Abwägungsprozess zwischen technischen Anforderungen, Produktionszielen und den Gesamtbetriebskosten.
