ITO-Sputter-Targets (Indium-Zinn-Oxid) werden häufig zur Herstellung transparenter leitfähiger Schichten für Displays, Touchpanels, Photovoltaikgeräte und andere optoelektronische Anwendungen eingesetzt. Beim Magnetron-Sputtern können ITO-Targets jedoch Risse, Abplatzungen, abnormale Lichtbogenbildung oder sogar plötzliche Brüche entwickeln, was gemeinhin als ITO-Target-Rissbildung oder „Target-Explosion“ bezeichnet wird . Das Phänomen der Rissbildung bei ITO-Sputtertargets ist komplex und vielschichtig.
Dieser Fehler wird selten durch einen einzigen Faktor verursacht. Er hängt in der Regel mit den kombinierten Auswirkungen von Sinterdichte, Porenverteilung, Kornstruktur, Eigenspannung, inneren Defekten, Target-Haftung, Abkühlbedingungen und Sputterleistung zusammen .
Das Verständnis dieser Zusammenhänge ist unerlässlich für die Herstellung von ITO-Target, die dem Hochleistungs-Sputtern standhalten und eine stabile Schichtabscheidung gewährleisten.
1. Was führt zur Explosion eines ITO-Targets?
Beim Magnetron-Sputtern wird die Oberfläche des ITO-Targets kontinuierlich von hochenergetischen Ionen beschossen. Durch diesen Beschuss entstehen sowohl thermische als auch mechanische Belastungen.
Enthält das Target innere Defekte oder Restspannungen, können sich diese Belastungen in schwachen Bereichen konzentrieren und mikroskopische Risse auslösen. Sobald sich ein Riss gebildet hat, können wiederholte Temperaturwechsel und Ionenbeschuss dessen Ausbreitung vorantreiben.
Ein vereinfachter Versagensmechanismus lautet:
Interner Defekt → Spannungskonzentration → Entstehung eines Mikrorisses → Rissausbreitung → Targetbruch
In schweren Fällen kann es zu Rissbildung in Verbindung mit abnormen Entladungen oder Lichtbogenbildung kommen. Targetsplitter können dann die Sputterkammer oder das Substrat verunreinigen, was zu Prozessunterbrechungen und einer verminderten Produktionsausbeute führt.
Daher sollte die Explosion eines ITO-Targets als ein Problem der Kopplung von Materialstruktur und Prozess verstanden werden und nicht lediglich als mechanisches Versagen.
Letztendlich ist die Lösung des Problems der Risse in ITO-Sputtertargets von entscheidender Bedeutung für die Verbesserung der Zuverlässigkeit und Leistung von Sputterprozessen.

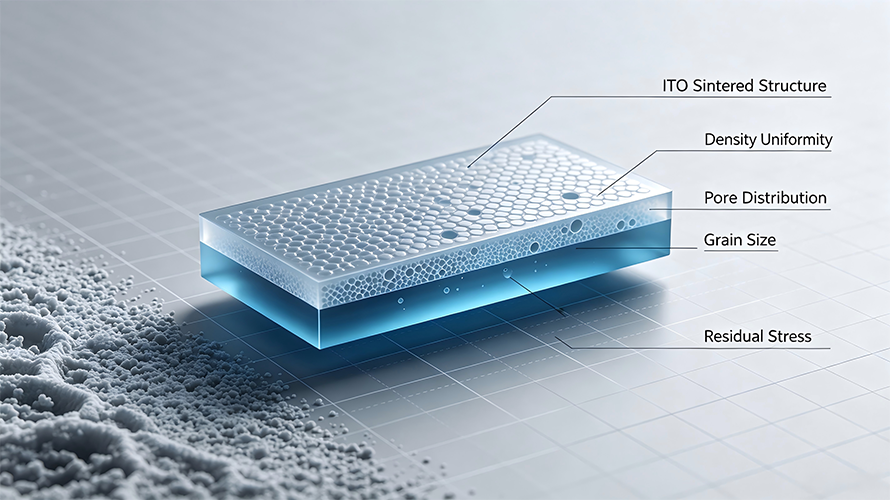

2. Warum ist die Sinterstruktur so entscheidend?
ITO-Target werden in der Regel aus einem In₂O₃-SnO₂ Keramiksystem hergestellt. Die Pulvereigenschaften, der Formungsprozess, das Sinterprofil und der Abkühlprozess bestimmen gemeinsam die endgültige Mikrostruktur.
Mehrere Parameter beeinflussen direkt die Zuverlässigkeit der Targets:
- Sinterdichte
- Dichtehomogenität
- Porosität und Porenverteilung
- Korngröße und Korngleichmäßigkeit
- Chemische Zusammensetzung
- Innere Defekte
- Restspannung
Eine hohe durchschnittliche Dichte allein garantiert noch kein zuverlässiges Target. Ein Target kann zwar eine zufriedenstellende Gesamtdichte aufweisen, dennoch lokale Bereiche mit geringer Dichte, Poren oder schwache Grenzflächen enthalten.
Diese Bereiche können beim Sputtern zu Spannungskonzentrationspunkten werden.
Aus diesem Grund ist die Gleichmäßigkeit im gesamten Target oft wichtiger als die bloße Maximierung der durchschnittlichen Dichte.
3. Ungleichmäßige Dichte und unterschiedliche Schrumpfung
Das Problem kann bereits vor dem Sintern auftreten.
ITO-Pulver muss zunächst zu einem Rohling geformt werden. Häufig wird das kaltisostatische Pressen (CIP) eingesetzt, da es einen relativ gleichmäßigen Druck erzeugt und Dichtegradienten verringert.
Dennoch können die Pulverfüllung, die Partikelgrößenverteilung, die Pulverdispersion und die Formgebungsbedingungen weiterhin zu Unterschieden in der Rohkörpersdichte führen.
Während des Sinterns können Bereiche mit unterschiedlichen Ausgangsdichten unterschiedlich stark schrumpfen.
Der daraus resultierende Prozess lässt sich wie folgt beschreiben:
Ungleichmäßige Pulverpackung → Dichtegradient im Rohling → unterschiedliche Schrumpfung → Restspannung → Rissbildung
Dieses Problem gewinnt bei großflächigen oder dicken ITO-Targets zunehmend an Bedeutung, da es hier schwieriger ist, eine gleichmäßige Dichte über den gesamten Querschnitt hinweg aufrechtzuerhalten.
Um dichtebedingte Rissbildung zu reduzieren, sollten Hersteller folgende Faktoren kontrollieren:
- Die Partikelgrößenverteilung des Pulvers
- Pulverdispersion
- Gleichmäßigkeit der Pulverfüllung
- Formdruck
- CIP-Bedingungen
- Dichteverteilung des Rohkörpers
- Schrumpfverhalten beim Sintern
Das Ziel besteht darin, einen Rohling mit gleichmäßiger Anfangsdichte herzustellen, der eine gleichmäßigere Verdichtung während des Sinterns ermöglicht.
4. Porosität und innere Fehler
Die Porosität ist ein weiterer wichtiger Faktor, der die Zuverlässigkeit des Ziels beeinflusst.
Während des Sinterns sollten Poren mit zunehmender Verdichtung des Materials allmählich schrumpfen und verschwinden. Bleiben jedoch organische Rückstände, Gase oder schlecht dispergiertes Pulver im Rohling zurück, können Poren eingeschlossen werden oder sich zu geschlossenen inneren Fehlern entwickeln.
Diese Defekte sind besonders problematisch, da sie als lokale Spannungskonzentratoren wirken.
Innere Defekte können zudem zu einem abnormalen Sputterverhalten und zur Partikelbildung beitragen, was in engem Zusammenhang mit Bildung von ITO-Targetknötchen während des Sputterns.
Unter Sputterbedingungen wird das Target wiederholt thermischen und mechanischen Belastungen ausgesetzt. Eine Pore oder eine schwache Stelle kann daher zum Ausgangspunkt für die Rissausbreitung werden.
Der Mechanismus lässt sich wie folgt zusammenfassen:
Poren oder innere Defekte → lokale Spannungskonzentration → Mikroriss → Risswachstum → Versagen des Targets
Aus diesem Grund reicht eine reine Oberflächenprüfung zur Bewertung eines Hochleistungs-ITO-Targets nicht aus. Auch die innere Integrität muss berücksichtigt werden.
Zu den geeigneten Prüfverfahren zählen unter anderem Dichtemessung, mikroskopische oder REM-Analyse, Ultraschallprüfung, Maßprüfung und chemische Analyse.
5. Restspannung und Thermoschock
Einer der wichtigsten Faktoren für Rissbildung im Zielmaterial sind die beim Erhitzen und Abkühlen entstehenden Eigenspannungen.
Während des Sinterns können verschiedene Bereiche eines großen Keramikkörpers unterschiedlichen Temperaturen ausgesetzt sein. Beim Abkühlen zieht sich das Material zusammen, wenn seine Temperatur sinkt.
Wenn sich Oberfläche und Inneres mit unterschiedlicher Geschwindigkeit abkühlen, kommt es zu einer unterschiedlichen thermischen Schrumpfung.
Dies erzeugt eine durch den Temperaturgradienten bedingte Spannung:
Temperaturgradient → unterschiedliche thermische Schrumpfung → thermische Spannung → Eigenspannung
Überschreitet die aufgebaute Spannung die lokale Bruchfestigkeit der Keramik, können Risse entstehen oder bestehende Mikrorisse instabil werden.
Die Abkühlphase ist daher ebenso wichtig wie die Aufheizphase.
Wichtige Parameter sind:
- Erwärmungsgeschwindigkeit
- Abkühlgeschwindigkeit
- Haltezeit
- Soll-Dicke
- Zielgeometrie
- Temperaturgleichmäßigkeit im Ofen
- Sinteratmosphäre
Durch kontrolliertes Abkühlen lassen sich Temperaturgradienten verringern und Restspannungen minimieren. Je nach Fertigungsverfahren kann zusätzlich eine anschließende Glühbehandlung durchgeführt werden, um innere Spannungen abzubauen.
6. Korngröße und Gleichmäßigkeit der Mikrostruktur
Übermäßiges Kornwachstum kann die mechanische Festigkeit verringern und das Bruchverhalten verändern. Im anderen Extremfall erhöht eine zu feinkörnige Struktur die Korngrenzendichte und kann die elektrischen Eigenschaften sowie die Sputtercharakteristika beeinflussen.
Daher besteht das Ziel nicht einfach darin, möglichst kleine Körner zu erhalten, sondern eine kontrollierte und gleichmäßige Kornstruktur zu erreichen .
Besonders wichtig ist die Korngrößenverteilung. Große Schwankungen in der Korngröße können zu lokalen Unterschieden bei der mechanischen Festigkeit, dem thermischen Verhalten und dem Sputterverhalten führen.
Eine richtig kontrollierte Mikrostruktur sollte ein Gleichgewicht herstellen zwischen:
Mechanische Festigkeit + elektrische Eigenschaften + Sputterstabilität
Dies ist besonders wichtig für Targets, die für Hochleistungs- oder Langzeit-Sputterprozesse vorgesehen sind.
7. Verunreinigungen und ungewöhnliche Entladung
Hochreine Rohstoffe sind für die Herstellung von ITO-Targets unerlässlich.
Verunreinigungen, Fremdpartikel, organische Rückstände und andere Verunreinigungen können zu lokalen Abweichungen in der Zusammensetzung oder Struktur führen.
Während des Magnetron-Sputterens können diese abnormalen Bereiche anders auf elektrische und thermische Belastungen reagieren als die umgebende ITO-Matrix.
Sie können potenziell zu bevorzugten Stellen für folgende Vorgänge werden:
- lokaler Erwärmung
- Anormale Entladung
- Lichtbogenbildung
- Partikelbildung
- Rissbildung
Daher sollte die Qualitätskontrolle nicht nur die chemische Reinheit der In₂O₃- und SnO₂-Pulver umfassen, sondern auch die Sauberkeit während des Mischens, Formens, Sinterns, der mechanischen Bearbeitung und der Verpackung.
8. Wie Sputterbedingungen zum Versagen des Targets führen
Selbst ein sorgfältig gefertigtes Target kann Risse entwickeln, wenn beim Sputterprozess übermäßige thermische Spannungen entstehen.
Beim Magnetron-Sputtern übertragen energiereiche Ionen Energie an die Targetoberfläche. Ein erheblicher Teil dieser Energie wird in Wärme umgewandelt.
Ist die Wärmeabfuhr unzureichend, kann die Targettemperatur lokal ansteigen. Vorhandene Poren, Mikrorisse oder Eigenspannungen können dann die thermische Reaktion verstärken.
Ein typischer Ablauf ist:
Ionenbeschuss → lokale Erwärmung → thermische Spannung → Rissausbreitung → Lichtbogenbildung → Targetversagen
Zu den Sputterparametern, die diesen Prozess beeinflussen können, gehören:
- Angewandte Leistung
- Leistungsdichte
- Strom und Spannung
- Betriebsdruck
- Gaszusammensetzung
- Sputterdauer
- Kühlwasserbedingungen
- Thermischer Kontakt zwischen Target und Trägerplatte
Daher müssen die Zielqualität und die Sputterparameter gemeinsam bewertet werden.
9. Warum das Hochleistungs-Sputtern das Risiko erhöht
Zur Verbesserung der Abscheidungsraten und der Produktionseffizienz wird zunehmend Sputtern mit höherer Leistung eingesetzt. Eine Erhöhung der Leistung führt jedoch auch zu einer höheren thermischen Belastung des Targets.
Dies stellt höhere Anforderungen an:
- die Dichte des Targets
- Mechanische Festigkeit
- Wärmeleitfähigkeit
- Mikrostrukturelle Gleichmäßigkeit
- Temperaturwechselbeständigkeit
- Kühlleistung
- Qualität der Zielverbindung
Ein Target, das unter herkömmlichen Leistungsbedingungen gut funktioniert, kann bei einer deutlich erhöhten Leistungsdichte zu ungewöhnlicher Lichtbogenbildung oder Rissbildung neigen.
Aus diesem Grund erfordert das Hochleistungs-Sputtern nicht nur ein ITO-Target mit hoher Dichte, sondern auch eine gleichmäßige Struktur und ein effektives Wärmemanagement.
10. Zielanbindung und Kühlung
Das Keramik-Target selbst ist nicht die einzige Komponente, die am Wärmemanagement beteiligt ist.
In einer typischen Sputteranlage muss die Wärme vom ITO-Target durch die Verbindungsschicht und die Trägerplatte zum Kühlsystem geleitet werden.
Ein schlechter thermischer Kontakt kann zu lokalen Temperaturunterschieden führen und die thermische Belastung erhöhen.
Mögliche Probleme sind unter anderem:
- Ungleichmäßige Dicke der Verbindungsschicht
- Hohlräume in der Verbindungsschicht
- Schlechter thermischer Kontakt
- Unzureichende Kühlung
- Lokale Überhitzung
- Übermäßige Temperaturwechselbeanspruchung
Daher sollte die Zuverlässigkeit des Targets als komplette Baugruppe bewertet werden:
ITO-Target → Klebeschicht → Trägerplatte → Kühlsystem
Ein guter thermischer Kontakt trägt dazu bei, eine gleichmäßigere Targettemperatur aufrechtzuerhalten und verringert die Wahrscheinlichkeit thermisch bedingter Rissbildung.
11. So verhindern Sie eine Explosion des ITO-Targets
Um ein Versagen des Targets zu verhindern, ist eine koordinierte Steuerung von der Pulveraufbereitung bis zum Sputtern erforderlich.
11.1 Kontrolle der Pulverqualität
Verwenden Sie hochreine In₂O₃- und SnO₂-Pulver mit kontrollierter Partikelgrößenverteilung, guter Dispergierbarkeit und gleichmäßiger Sn-Verteilung.
Wichtige Parameter sind:
- Chemische Reinheit
- Partikelgrößenverteilung
- Spezifische Oberfläche
- Pulvermorphologie
- Zusammensetzungshomogenität
- Feuchtigkeits- und Verunreinigungsgehalt
11.2 Verbesserung der Gleichmäßigkeit der Rohkörperdichte
Der Formungsprozess sollte Dichtegradienten minimieren.
CIP kann zu einer gleichmäßigeren Verdichtung beitragen, während die Bedingungen für die Pulverbefüllung und das Pressen entsprechend der Zielgeometrie optimiert werden sollten.
11.3 Optimierung des Sinterprofils
Der Sinterplan sollte eine kontrollierte Bindemittelentfernung, Verdichtung, Kornwachstum und Abkühlung gewährleisten.
Ein typisches Prozesskonzept lautet:
Entfernung des Bindemittels → kontrollierte Erwärmung → Verdichtung → kontrollierte Abkühlung → optionales Glühen
Das genaue Temperaturprofil sollte entsprechend den Pulvereigenschaften, den Zielabmessungen, der Ofenkonfiguration und der Materialzusammensetzung festgelegt werden, anstatt ein festes Rezept für alle Ziele zu verwenden.
11.4 Mikrostruktur der Kontrollprobe
Das fertige Ziel sollte folgende Eigenschaften aufweisen:
- eine hohe und gleichmäßige Dichte
- Eine geringe und gleichmäßig verteilte Porosität
- Kontrollierte Korngröße
- Gleichmäßige Zusammensetzung
- Minimale innere Defekte
- Geringe Eigenspannung
11.5 Optimierung der Verklebung und Kühlung
Die Haftschicht sollte eine zuverlässige mechanische Befestigung und eine effiziente Wärmeübertragung gewährleisten. Außerdem sollten die Kühlbedingungen ausreichend sein, um eine übermäßige Temperatur am Target und thermische Gradienten zu vermeiden.
12. Wie lässt sich die Qualität von ITO-Targets bewerten?
Ein zuverlässiges Qualitätskontrollsystem sollte mehrere Prüfverfahren kombinieren.
| Qualitätsparameter | Bewertungsmethode |
|---|---|
| Sinterdichte | Dichtemessung |
| Kornstruktur | REM / Mikroskopische Analyse |
| Innere Fehler | Ultraschallprüfung |
| Oberflächenbeschaffenheit | Sichtprüfung |
| Chemische Reinheit | Chemische Analyse |
| Maße | Maßprüfung |
| Restspannung | Prozess- und Spannungsauswertung |
Der effektivste Ansatz besteht darin, eine Korrelation zwischen den Fertigungsparametern und den Prüfergebnissen herzustellen .
So lassen sich beispielsweise wiederkehrende innere Fehler auf die Pulverdispersion, die Formdichte oder die Sinterbedingungen zurückführen. Ein abnormales Kornwachstum kann mit der Sintertemperatur und der Haltezeit in Zusammenhang gebracht werden.
Dadurch entsteht ein geschlossener Regelkreis:
Pulvereigenschaften → Formdichte → Sintern → Mikrostruktur → Prüfung → Prozessoptimierung
Ein solches System hilft Herstellern, den Schritt von der bloßen Erkennung fehlerhafter Bauteile hin zur Vorhersage und Vermeidung potenzieller Ausfälle zu vollziehen.
13. Die ITO-Target-Explosion als gekoppeltes Materialproblem
Das Aufbrechen von ITO-Targets sollte nicht auf einen einzelnen Parameter wie beispielsweise die Dichte oder die Sputterleistung zurückgeführt werden.
Die gesamte Versagenskette lässt sich wie folgt darstellen:
Pulverqualität
↓
Gleichmäßigkeit der Rohkörperdichte
↓
Sintern und Abkühlen
↓
Dichte + Porosität + Kornstruktur
↓
Restspannung und innere Fehler
↓
Bearbeitung und Verklebung
↓
Thermische Belastung beim Sputtern
↓
Lichtbogenbildung / Rissausbreitung
↓
Targetversagen
Dies erklärt, warum eine bloße Erhöhung der durchschnittlichen Dichte eines ITO-Targets Rissbildung nicht zwangsläufig verhindert.
Ein zuverlässiges Target erfordert eine Kombination aus hoher Dichte, struktureller Gleichmäßigkeit, kontrollierter Porosität, geeigneter Korngröße, geringer Eigenspannung, hoher Reinheit und effektivem Wärmemanagement.
Fazit
Die Explosion eines ITO-Targets ist ein komplexes Versagensphänomen, bei dem die Sinterstruktur, die Dichtegleichmäßigkeit, die Porosität, die Korngröße, die Restspannung, innere Defekte, die Bindungsbedingungen, die Abkühlung und die Sputterparameter eine Rolle spielen .
Unter diesen Faktoren ist die Sinterqualität besonders wichtig, da sie die anfängliche mechanische und thermische Stabilität des Targets bestimmt.
Ein leistungsstarkes ITO-Target sollte daher nicht nur eine hohe Dichte, sondern auch eine gleichmäßige Dichte, eine kontrollierte Porenverteilung, eine homogene Kornstruktur, geringe Eigenspannungen, hohe Reinheit und minimale innere Defekte aufweisen .
Da Sputterprozesse zunehmend auf größere Targets und höhere Leistungsdichten ausgerichtet sind, gewinnt die präzise Steuerung dieser Parameter immer mehr an Bedeutung.
Letztendlich liegt der Schlüssel zur Vermeidung von Rissen im ITO-Target nicht in einer einzelnen Prozessanpassung, sondern in einem umfassenden Fertigungs- und Sputter-Kontrollsystem, das Pulveraufbereitung, Formgebung, Sintern, Abkühlung, Bearbeitung, Verklebung, Prüfung und Prozessoptimierung miteinander verbindet .
Häufig gestellte Fragen
Warum entstehen beim Sputtern Risse in ITO-Sputtertargets?
ITO-Sputtertargets können aufgrund einer Kombination aus ungleichmäßiger Dichte, inneren Poren, Eigenspannungen, Temperaturgradienten, mikrostrukturellen Defekten, schlechter Haftung und übermäßiger thermischer Belastung während des Sputterns Risse bilden. Vorhandene Mikrorisse oder schwache Bereiche können sich unter wiederholtem Ionenbeschuss und thermischen Zyklen ausweiten.
Was ist die Hauptursache für die Explosion von ITO-Targets?
In der Regel gibt es keine einzelne Ursache. Uneinheitliche Sinterdichte, innere Defekte, thermische Restspannungen und unzureichende Wärmeableitung sind die Hauptursachen. Eine hohe Sputterleistung oder Leistungsdichte kann die thermische Belastung weiter erhöhen und Rissausbreitung oder abnormale Lichtbogenbildung auslösen.
Kann eine schnelle Abkühlung zu Rissen im ITO-Target führen?
Ja. Eine schnelle oder ungleichmäßige Abkühlung kann zu Temperaturgradienten zwischen verschiedenen Bereichen des ITO-Targets führen. Da Keramikwerkstoffe beim Abkühlen eine thermische Kontraktion durchlaufen, können diese Gradienten zu Restspannungen führen und das Risiko der Bildung von Mikrorissen oder der Rissausbreitung erhöhen.
Wie kann ich eine Explosion des ITO-Targets während des Sputtervorgangs verhindern?
Ausfälle des ITO-Targets lassen sich durch die Steuerung der Pulverqualität, der Rohkörperdichte, der Sinter- und Abkühlbedingungen, der Kornstruktur, der inneren Defekte, der Target-Haftung und der Abkühlleistung reduzieren. Während des Sputtervorgangs sind zudem eine angemessene Leistungsdichte, ein geeignetes Wärmemanagement und die Prozessstabilität von Bedeutung.
Bedeutet eine höhere ITO-Zieldichte immer eine bessere Sputterleistung?
Nicht unbedingt. Eine hohe Dichte ist zwar wichtig, doch die Qualität des Targets hängt auch von der Gleichmäßigkeit der Dichte, der Porenverteilung, der Korngröße, der Restspannung, der chemischen Reinheit und der inneren Integrität ab. Bei einem Target mit hoher Dichte, das jedoch erhebliche innere Spannungen oder strukturelle Ungleichmäßigkeiten aufweist, kann es dennoch zu Rissbildung oder abnormaler Entladung kommen.
