ITO-Sputtertargets (Indium-Zinn-Oxid) werden häufig zur Herstellung transparenter leitfähiger Schichten für Displays, Photovoltaikanwendungen und andere moderne elektronische Anwendungen eingesetzt. Eine der häufigsten Herausforderungen beim Magnetron-Sputtern ist die Bildung von Targetknötchen (auch als Targetknötchen oder Oberflächenvorsprünge bezeichnet). Dieses Phänomen kann die Gleichmäßigkeit der Schicht erheblich beeinträchtigen, die Lebensdauer des Targets verkürzen und die Produktionseffizienz verringern.
Dieser Artikel erläutert die Mechanismen hinter der Bildung von ITO-Targetknötchen, deren Auswirkungen auf die Sputterleistung und die Schichtqualität sowie praktische Strategien zu deren Minimierung oder Vermeidung.
Was versteht man unter der Bildung von Knötchen auf einem ITO-Sputter-Target?
Warum sind ITO-Zielwerte wichtig?
ITO vereint eine hervorragende optische Transparenz (typischerweise über 90 %) mit einem geringen elektrischen spezifischen Widerstand (ca. 10⁻⁴–10⁻³ Ω·cm) und ist damit der Industriestandard für transparente leitfähige Beschichtungen. Zu den typischen Anwendungsbereichen zählen:
- LCD- und OLED-Displays
- Touchpanels
- Dünnschicht-Solarzellen
- Flexible Elektronik
- Intelligente Fenster
- Optische Beschichtungen
Unter den verschiedenen Abscheidungsverfahren ist das Magnetron-Sputtern nach wie vor das bevorzugte industrielle Verfahren, da es eine hervorragende Schichtgleichmäßigkeit, hohe Abscheidungsraten und eine gute Prozessstabilität bietet. Die Qualität der abgeschiedenen Schicht hängt in hohem Maße sowohl von der Qualität des Targets als auch von der Stabilität des Sputterprozesses ab.
Was versteht man unter „Knötchenbildung“?

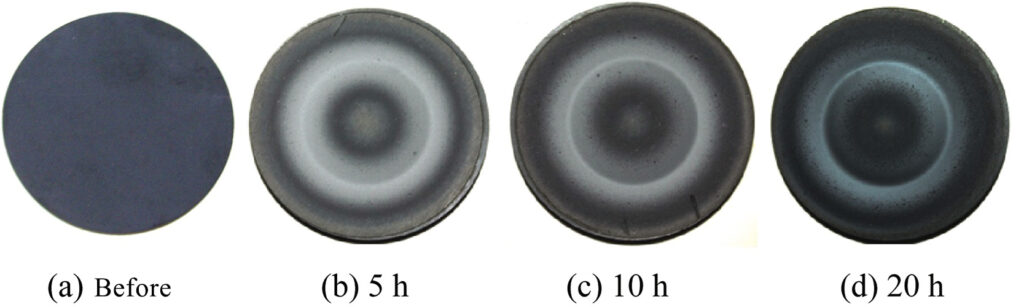

Unter Knötchenbildung versteht man das Auftreten lokaler Auswüchse oder partikelartiger Ablagerungen auf der Zieloberfläche während des Sputtervorgangs.
Makroskopische Merkmale
Die Knötchen können einen Durchmesser von mehreren Mikrometern bis zu mehreren Millimetern aufweisen und gehen oft mit sichtbaren Verfärbungen einher, wie beispielsweise dunklen oder weißlichen Flecken.
Mikroskopischer Mechanismus
Auf mikroskopischer Ebene entstehen Knötchen typischerweise infolge lokaler Lichtbogenbildung, übermäßiger Wärmeakkumulation oder mikrostruktureller Inhomogenität. Diese Bedingungen können ein abnormales Kornwachstum oder die Ausscheidung von Sekundärphasen begünstigen, wie beispielsweise SnO₂, was schließlich zu erhabenen Oberflächenmerkmalen führt.
Was führt zur Bildung von ITO-Zielknötchen?
1. Falsche Sputterparameter
Instabiler Plasmaentladung
Wenn der Arbeitsdruck zu niedrig ist (unter ca. 0,3 Pa) oder die Zielstromdichte zu hoch ist (über ca. 5 mA/cm²), kommt es zu einer lokalen Konzentration des Plasmas. Dies erhöht die Wahrscheinlichkeit von Mikroentladungen, die die Zieloberfläche beschädigen und das Wachstum von Knötchen auslösen.
Unzureichendes Wärmemanagement
Bei unzureichender Kühlung können lokale Temperaturen die thermische Stabilitätsgrenze von ITO (typischerweise etwa 150–200 °C) überschreiten. Erhöhte Temperaturen beschleunigen die Korngrenzenwanderung und die Zinnsegregation, wodurch die Wahrscheinlichkeit der Knötchenbildung steigt.
2. Mikrostrukturelle Defekte im ITO-Target
Geringe Dichte und hohe Porosität
Unvollständiges Sintern – verursacht durch unzureichende Haltezeit oder ungleichmäßige Temperaturverteilung – kann dazu führen, dass das Target eine Porosität von mehr als 3 % aufweist.
Während des Sputterns verzerren die Poren das lokale elektrische Feld und werden zu bevorzugten Stellen für den Ionenbeschuss. Die Oberflächenerosion um diese Bereiche herum fördert die Materialansammlung, wodurch sich schließlich Knötchen bilden.
Zusammensetzungsinhomogenität
Eine unzureichende Pulvermischung oder eine mangelhafte Diffusion während des Sinterns kann zu lokalen Abweichungen vom Standardverhältnis 90:10 In₂O₃/SnO₂ -Verhältnis. Diese Bereiche weisen einen höheren elektrischen Widerstand auf und sind anfälliger für abnormale Entladungen.
3. Verunreinigungen und Fremdstoffe
Ungeeigneter Sauerstoffpartialdruck
Der Sauerstoffpartialdruck im Inneren der Sputterkammer wird typischerweise zwischen 10⁻² und 10⁻³ Pa gehalten. Eine unzureichende Sauerstoffregelung kann zur Oxidation von metallischem Indium oder Zinn führen, wodurch isolierende Oxidbereiche entstehen, die eine instabile Entladung begünstigen.
Oberflächenverunreinigungen
Rückstände von Poliermitteln, organische Verunreinigungen oder Staubpartikel auf der Targetoberfläche können während des Sputterns verkohlen. Diese leitfähigen Partikel können als Lichtbogenausgangsstellen wirken und die Bildung von Knötchen beschleunigen.
Wie wirkt sich die Knötchenbildung auf die Sputterleistung aus?
Verminderte Prozessstabilität
Schwankende Abscheidungsrate
Der erhöhte elektrische Widerstand im Bereich der Knötchen verändert die lokale Plasmaimpedanz. Die Stromversorgung passt ihre Leistung kontinuierlich an, um dies auszugleichen, was zu Schwankungen der Abscheidungsrate von bis zu 20 % führen kann.
Kürzere Lebensdauer des Targets
Knötchen beeinträchtigen den gleichmäßigen Verlauf der Erosionsspur, wodurch die Zielauslastung um etwa 30–50 % sinkt und die Produktionskosten erheblich steigen.
Verschlechterte Dünnschichtqualität
Mangelnde Gleichmäßigkeit der Schicht
Oberflächenunebenheiten stören die Plasmaverteilung und führen zu merklichen Schwankungen in der Schichtdicke. Die Gleichmäßigkeit der Schichtdicke kann sich von etwa ±3 % auf ±10 % verschlechtern, was sich negativ auf die Gleichmäßigkeit der Displayhelligkeit und die optische Leistung auswirken kann.
Elektrische und optische Defekte
Wenn die Knötchen wachsen, können sie schließlich zerbrechen und Partikel ausstoßen, die sich in der abgeschiedenen Schicht festsetzen. Diese Partikel können winzige Löcher, Erhebungen oder andere Defekte verursachen, wodurch sich der spezifische Widerstand der Schicht erhöht (auf bis zu etwa 10⁻² Ω·cm), während die optische Durchlässigkeit lokal auf unter 80 % sinkt.
Wie lässt sich die Knötchenbildung verhindern?
1. Sputterparameter optimieren
Verbesserung der Plasmostabilität
Durch den Einsatz von gepulstem Gleichstrom-Sputtern (typischerweise 50–100 kHz bei einem Tastverhältnis von 60–80 %) wird die Lichtbogenbildung wirksam unterdrückt.
Zu den stabilen Betriebsbedingungen gehören im Allgemeinen:
- Betriebsdruck: 0,4–0,6 Pa
- Target-Stromdichte: 3–4 mA/cm²
Diese Bedingungen reduzieren die thermische Belastung und gewährleisten gleichzeitig einen stabilen Plasmabetrieb.
Verbesserung der Kühlleistung
Eine effiziente Wärmeabfuhr ist unerlässlich. Ein Zweikreis-Wasserkühlsystem mit einer Durchflussrate von über 10 L/min und einer Temperaturdifferenz von unter 2 °C kann lokale Überhitzung wirksam minimieren.
Durch den Einsatz einer Trägerschicht mit hoher Wärmeleitfähigkeit, wie beispielsweise Aluminiumnitrid (AlN), trägt zudem dazu bei, die Wärme gleichmäßiger über das Target zu verteilen.
2. Verbesserung der Zielfertigung
Erhöhung der Ziel-Dichte
Durch heißisostatisches Pressen (HIP) bei etwa 1400 °C und 150 MPa lässt sich die Zielmaterialdichte auf 99,5 % oder mehr erhöhen, während die Porosität auf unter 0,5 % gesenkt wird.
Targets mit höherer Dichte weisen weniger elektrische Defekte und eine verbesserte Sputterstabilität auf.
Verbesserung der Zusammensetzungsgleichmäßigkeit
Das mechanische Legieren durch ausgedehntes Kugelmahlen (typischerweise über 24 Stunden), gefolgt von mehrstufiger Kalzinierung und kontrolliertem Sintern, fördert eine gleichmäßige Verteilung von Indium und Zinn im gesamten Target.
Die Begrenzung der Abweichung der In/Sn-Zusammensetzung auf unter 0,5 % reduziert lokale elektrische Schwankungen erheblich.
3. Prozessüberwachung einrichten
Echtzeit-Lichtbogenerkennung
Moderne Sputteranlagen integrieren zunehmend die optische Emissionsspektroskopie (OES) mit der Überwachung der Spannungs-Strom-Wellenform. Diese Systeme können abnormale Entladungen in Echtzeit erkennen und automatisch die Lichtbogenunterdrückung oder den Leistungsschutz auslösen.
Vorbereitung der Target-Oberfläche
Eine ordnungsgemäße Reinigung des Targets vor dem Einbau ist ebenso wichtig.
Zu den empfohlenen Vorbereitungsmethoden gehören:
- Argon-Ionenstrahlreinigung (ca. 500 eV)
- Ultraschallreinigung mit Ethanol-Aceton-Gemischen
Diese Verfahren entfernen verbleibende Verunreinigungen, die während des Sputtervorgangs Lichtbögen auslösen könnten.
Zukünftige Entwicklungen
Es wird erwartet, dass mehrere neue Technologien die Knötchenbildung in ITO-Sputterprozessen der nächsten Generation weiter reduzieren werden.
Gradienten-Targetstrukturen
Funktional abgestufte Targets mit einer indiumreichen Oberflächenschicht und einer zinnhaltigen Basisschicht können dazu beitragen, Sputterrate, elektrische Leitfähigkeit und Zusammensetzungsstabilität in Einklang zu bringen.
Intelligente Prozesssteuerung
Es werden zunehmend Algorithmen des maschinellen Lernens entwickelt, um Lichtbogenereignisse und die Knötchenbildung durch kontinuierliche Analyse der Prozessdaten vorherzusagen und so eine Echtzeitanpassung der Sputterparameter zu ermöglichen.
Nachhaltige Fertigung
Da Indium als strategisches und relativ knappes Metall gilt, gewinnen recycelbare ITO-Targets und Technologien zur Materialrückgewinnung im geschlossenen Kreislauf zunehmend an Bedeutung, um den Ressourcenverbrauch und die Herstellungskosten zu senken.
Fazit
Die Knötchenbildung auf ITO-Sputtertargets ist in erster Linie auf ein Ungleichgewicht zwischen dem Plasmaverhalten, dem Wärmemanagement und der Mikrostruktur des Targets zurückzuführen. Ungünstige Prozessparameter, eine unzureichende Targetdichte, Zusammensetzungsinhomogenitäten und Oberflächenverunreinigungen tragen alle zu ihrer Entstehung bei.
Durch die Optimierung der Sputterbedingungen und die Herstellung von Sputtertargets mit hoher Dichte und einheitlicher Zusammensetzung Sputtertargets, durch die Verbesserung der Kühlleistung sowie durch die Einführung einer Echtzeit-Prozessüberwachung können Hersteller die Knötchenbildung wirksam unterdrücken, die Lebensdauer der Targets verlängern, die Schichtqualität verbessern und eine höhere Produktionseffizienz erzielen.
Da sich die Sputtertechnologie durch intelligente Prozesssteuerung und verbesserte Target-Konstruktion weiterentwickelt, wird erwartet, dass das Auftreten von Knötchenbildung weiter zurückgeht, was eine zuverlässigere und kostengünstigere Herstellung von hochleistungsfähigen transparenten leitfähigen Schichten ermöglicht.
Häufig gestellte Fragen zur Bildung von ITO-Zielknötchen
Was führt zur Bildung von Knötchen auf einem ITO-Sputtertarget?
Die Knötchenbildung wird hauptsächlich durch instabile Plasmaentladungen, lokale Überhitzung, Porosität des Targets, Zusammensetzungsinhomogenitäten und Oberflächenverunreinigungen verursacht. Diese Faktoren können zu Mikro-Lichtbogenbildung und Materialansammlungen auf der Targetoberfläche führen.
Wie wirkt sich die Knötchenbildung auf die Sputterleistung aus?
Knötchen beeinträchtigen die Stabilität des Plasmas und führen zu Schwankungen der Abscheidungsrate, einer geringeren Zielauslastung, vermehrter Lichtbogenbildung und einer verkürzten Lebensdauer des Ziels. Außerdem können sie die Produktionseffizienz verringern und die Wartungskosten erhöhen.
Kann die Bildung von Knötchen die Qualität von Dünnschichten beeinträchtigen?
Ja. Bei der Knötchenbildung können Partikel entstehen, die sich in der abgeschiedenen Schicht festsetzen, was zu Nadellöchern, Oberflächenfehlern, einer verminderten optischen Durchlässigkeit und einem höheren elektrischen spezifischen Widerstand führen kann.
Wie lässt sich die Knötchenbildung verhindern?
Das Risiko lässt sich durch die Optimierung der Sputterparameter, die Verbesserung der Dichte und der Zusammensetzungsgleichmäßigkeit des Targets, die Steigerung der Kühlleistung, die Aufrechterhaltung einer sauberen Sputterkammer sowie den Einsatz von Echtzeit-Lichtbogenüberwachungssystemen erheblich verringern.
Können kontaminierte Zielstrukturen zur Knötchenbildung führen?
Ja. Poliermittelrückstände, Staub, Öle oder andere Verunreinigungen auf der Zieloberfläche können beim Sputtern zu Lichtbogenentstehungsstellen werden und so die Wahrscheinlichkeit der Knötchenbildung erhöhen.
