Arten von hochreinen Sputtertargets

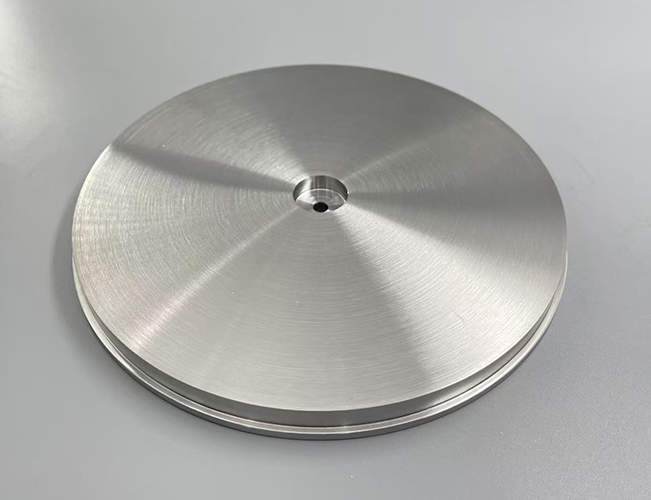

Metallische Ziele
Zu den gängigen metallischen Sputtertargets gehören: Aluminium (Al), Kupfer (Cu), Titan (Ti), Molybdän (Mo).
Zu den typischen Anwendungsbereichen gehören:
Aluminium: leitfähige Schichten und reflektierende Beschichtungen
Kupfer: Verbindungen in integrierten Schaltkreisen
Titan: Diffusionssperrschichten in Halbleiterbauelementen
Molybdän: Rückseitenelektroden für Dünnschicht-Solarzellen

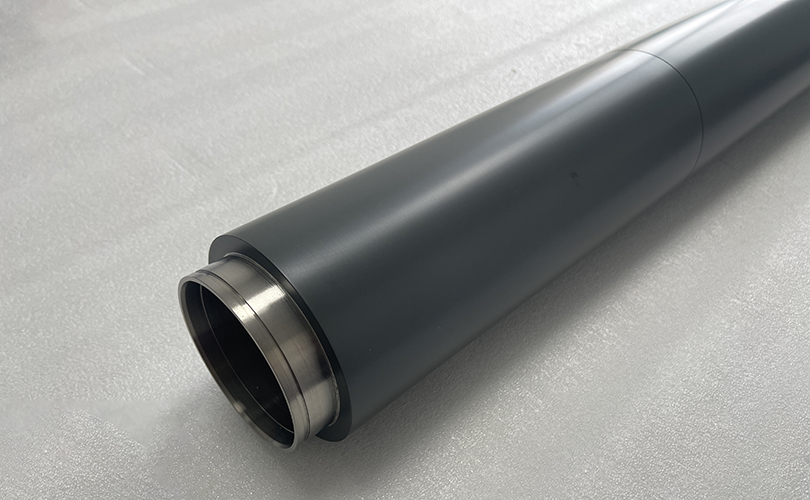

Keramische Targets
Zu den typischen Keramik-Targets gehören: Oxide (wie z. B. ITO), Nitride (wie z. B. Aluminiumnitrid), Karbide (wie Siliziumkarbid).
Diese Werkstoffe zeichnen sich durch hervorragende Verschleißfestigkeit, Korrosionsbeständigkeit und chemische Beständigkeit aus.
Zu den Anwendungsbereichen gehören:
ITO (Indium-Zinn-Oxid): Display-Panels und Touchscreens
Aluminiumnitrid: Beschichtungen mit hoher Wärmeleitfähigkeit
Verbund- und Legierungs-Targets
Verbund-Sputtertargets kombinieren mehrere Phasen oder Legierungszusammensetzungen, um die mechanische Festigkeit, die thermische Stabilität, die Korrosionsbeständigkeit und die funktionale Leistungsfähigkeit zu verbessern.
Typische Beispiele sind: Chrom-Silizium (Cr-Si) und Nickel-Chrom (Ni-Cr).
Diese Materialien finden breite Anwendung in Funktionsbeschichtungen und elektronischen Dünnschichten.
Wichtigste Anwendungsbereiche
Halbleiterfertigung
Hochreine Sputtertargets werden in großem Umfang in PVD-Prozessen (Physical Vapor Deposition) zur Abscheidung von leitfähigen Schichten, Diffusionsbarrieren und Verbindungen bei der Herstellung integrierter Schaltkreise eingesetzt.
Photovoltaikindustrie
Dünnschicht-Solarzellen erfordern hochreine Targets zur Herstellung transparenter leitfähiger Oxide und lichtabsorbierender Schichten mit hervorragenden elektrischen und optischen Eigenschaften.
Display-Technologie
TFT-LCD- und OLED-Displays sind auf hochreine ITO-, Aluminium- und andere Sputtertargets angewiesen, um transparente Elektroden und leitfähige Schichten zu bilden.
Dekorative und funktionale Beschichtungen
Sputtertargets werden zudem in großem Umfang zur Herstellung von verschleißfesten, korrosionsbeständigen, dekorativen und optischen Beschichtungen für Schneidwerkzeuge, Automobilkomponenten und Konsumgüter eingesetzt.
Kernverfahren zur Herstellung hochreiner Sputtertargets
Die Herstellung hochreiner Sputtertargets erfordert eine strenge Kontrolle in jeder einzelnen Fertigungsphase – von der Reinigung der Rohstoffe bis zur Endkontrolle.
Reinigung von Rohstoffen
Chemische Reinigung
Zu den gängigen Reinigungsverfahren gehören:
- Destillation zur Abtrennung flüchtiger Verunreinigungen
- Ionenaustausch zur selektiven Entfernung gelöster Verunreinigungen
Physikalische Reinigung
Zu den physikalischen Raffinationsverfahren gehören:
- Zonenraffination, die üblicherweise für Metalle mit extrem hoher Reinheit eingesetzt wird
- Kondensationsverfahren zur Gasreinigung
Verunreinigungskontrolle
Die Reinigung erfolgt in der Regel unter Hochvakuumbedingungen, um Verunreinigungen aus der Umgebung und den Prozessanlagen zu minimieren.
Zielherstellung
Pulvermetallurgie
Der pulvermetallurgische Prozess umfasst im Allgemeinen:
- Pulverherstellung durch Gas- oder Wasserzerstäubung
- Kaltisostatisches Pressen (CIP)
- Heißisostatisches Pressen (HIP) zur Verdichtung und Porenbeseitigung
Gussverfahren
Hochreine metallische Targets können auch hergestellt werden durch:
- Vakuumschmelzen
- Präzisionsguss
- Homogenisierungsglühen zur Verringerung von Eigenspannungen und zur Verbesserung der Zusammensetzungsgleichmäßigkeit
Oberflächenbearbeitung
Präzisionsbearbeitung
Die Targets werden durch Schneiden, Fräsen, Schleifen und Polieren auf präzise Maße bearbeitet.
Oberflächenreinigung
Durch chemische Reinigung werden vor dem Versand Bearbeitungsrückstände und Oberflächenverunreinigungen entfernt.
Kontrolle der Oberflächenrauheit
Durch Polieren und Präzisionsprüfung wird sichergestellt, dass die Oberfläche der Zielobjekte strenge Anforderungen an Ebenheit und Rauheit erfüllt.
Qualitätsprüfung und -sicherung
Reinheitsanalyse
Zu den gängigen Analysemethoden gehören:
- Glow-Discharge-Massenspektrometrie (GDMS)
- Induktiv gekoppelte Plasma-Massenspektrometrie (ICP-MS)
Charakterisierung der Mikrostruktur
Die mikrostrukturelle Untersuchung umfasst in der Regel:
- Elektronenrückstreubeugung (EBSD)
- Rasterelektronenmikroskopie (REM)
Mit diesen Verfahren werden Korngröße, Kornorientierung, Porosität und die Gleichmäßigkeit der Mikrostruktur analysiert.
Mechanische Prüfungen
Mechanische Eigenschaften wie Härte und Festigkeit werden geprüft, um eine zuverlässige Leistung beim Sputtern sicherzustellen.
Wie funktionieren hochreine Sputtertargets?
Sputter-Targets spielen bei der Herstellung von Halbleiterwafern eine grundlegende Rolle, indem sie ultradünne Funktionsschichten auf Siliziumwafer aufbringen.
Auch wenn diese dünnen Schichten auf den ersten Blick wie Schutzschichten erscheinen mögen, besteht ihr Hauptzweck darin, elektrische Leitfähigkeit und funktionale Materialeigenschaften zu gewährleisten. Da Silizium selbst für viele Bauelementstrukturen nur eine begrenzte Leitfähigkeit aufweist, werden leitfähige Metallschichten aufgebracht, um Verbindungen und andere wichtige Schaltungselemente zu schaffen.
Während des Sputterprozesses beschießen energiereiche Ionen, die in einer Vakuumkammer erzeugt werden, die Oberfläche des Sputtertargets. Durch den Aufprall werden Atome von der Targetoberfläche herausgeschleudert, die sich dann durch das Vakuum bewegen und auf dem Siliziumwafer kondensieren, wodurch ein äußerst gleichmäßiger Dünnfilm entsteht. Dieses Verfahren der physikalischen Gasphasenabscheidung (PVD) wird in der Halbleiterfertigung häufig zur Herstellung von leitfähigen, Barriere- und funktionalen Beschichtungen eingesetzt.
Technische Herausforderungen bei der Herstellung hochreiner Targets
Trotz kontinuierlicher technologischer Fortschritte birgt die Herstellung von Hochleistungs-Sputtertargets nach wie vor einige erhebliche Herausforderungen.
Erreichen einer extrem hohen Reinheit
Kontaminationsquellen
Verunreinigungen können folgende Ursachen haben:
- Rohstoffe
- Raffinierungsanlagen
- Verarbeitungsumgebungen
- Fertigungswerkzeuge
Selbst geringste Verunreinigungen können die Qualität von Dünnschichten beeinträchtigen.
Hoher Energieverbrauch
Mit steigenden Reinheitsanforderungen von 5N auf 6N und darüber hinaus wird die Reinigung exponentiell komplexer, was zu erheblich höheren Produktionskosten und einem deutlich höheren Energieverbrauch führt.
Gewährleistung der Gleichmäßigkeit in der Großserienfertigung
Herausforderungen bei hoher Dichte
Das vollständige Beseitigen von Poren und inneren Defekten ist nach wie vor schwierig, insbesondere bei großen Sputtertargets.
Stabilität von Targets mit großem Durchmesser
Mit zunehmender Größe der Targets wird die Kontrolle von Eigenspannungen, Verformungen und Mikrorissen immer schwieriger.
Sintern und Verdichtung
Eine präzise Regelung von Temperatur, Druck und Haltezeit ist beim Sintern unerlässlich. Schon geringfügige Abweichungen können zu Porosität, Rissbildung oder ungleichmäßigem Kornwachstum führen.
Thermische Spannungen, die beim Abkühlen entstehen, können ebenfalls zu Verformungen oder Rissen führen, wenn sie nicht sorgfältig kontrolliert werden.
Oberflächenqualität und Sekundärkontamination
Die Oberflächenqualität hat direkten Einfluss auf die Sputterleistung.
Zu den häufigsten Herausforderungen gehören:
- Durch die Bearbeitung verursachte Oberflächenfehler
- Verunreinigungen durch Werkzeugverschleiß
- Rückstände von Poliermitteln
- Partikelverunreinigungen während der Endreinigung und Verpackung
Die Aufrechterhaltung einer extrem sauberen Fertigungsumgebung während der gesamten Endbearbeitungsphasen ist unerlässlich, um eine gleichbleibende Zielqualität und eine zuverlässige Dünnschichtabscheidung zu gewährleisten.
