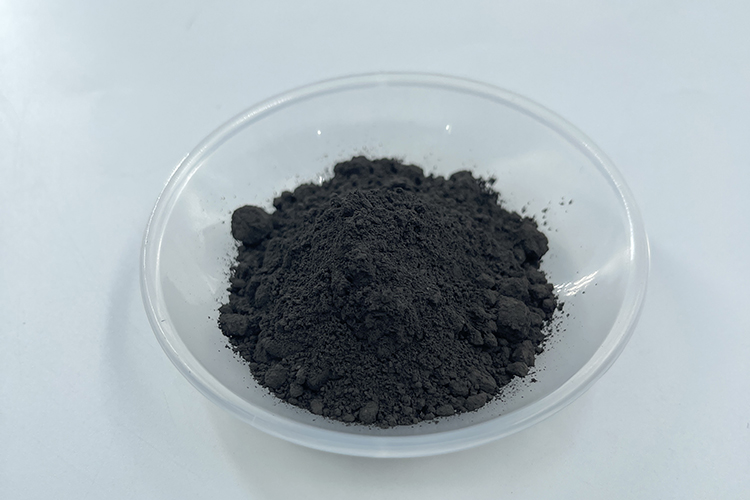

Niobborid (NbB₂) ist ein Borid mit hohem Schmelzpunkt und einer hexagonalen Kristallstruktur vom Typ AlB₂. Bei der Verarbeitung von Aluminiumlegierungen kann NbB₂ als wirksames heterogenes Keimbildungssubstrat fungieren und die Bildung feiner, gleichachsiger α-Al-Körner während der Erstarrung fördern.
Sein wichtigster Vorteil kommt in hochsiliziumhaltigen Al-Si-Legierungen zum Tragen, in denen herkömmliche Kornverfeinerer auf TiB₂-Basis aufgrund einer Siliziumvergiftung an Wirksamkeit verlieren können. NbB₂ bietet eine bessere Beständigkeit gegen diesen Effekt und ist damit ein vielversprechendes Kornverfeinerungsmaterial für hochsiliziumhaltige Guss- und Druckgusslegierungen.
Wie verfeinert NbB₂ die Aluminiumkörner?
Die kornverfeinernde Wirkung von NbB₂ beruht im Wesentlichen auf vier Mechanismen: heterogene Keimbildung, Resistenz gegen Siliziumvergiftung, Korngrenzenfixierung und Synergie mit NbAl₃ in Al-Nb-B-Vorlegierungen.
1. Heterogene Keimbildung von α-Al
Die Hauptfunktion von Niobborid besteht darin, aktive Oberflächen für die heterogene Keimbildung von α-Al bereitzustellen.
Aluminium weist eine flächenzentrierte kubische Kristallstruktur auf, während Niobborid eine hexagonale Struktur vom AlB₂-Typ besitzt. Die kristallographische Beziehung zwischen der (0001)-Grundfläche von NbB₂ und der {111}-Ebene von α-Al schafft günstige Bedingungen für die Keimbildung.
Wenn sich die Aluminiumschmelze ihrer Liquidustemperatur nähert, können sich Aluminiumatome bevorzugt an den Oberflächen der Niobborid-Partikel anordnen, wodurch sich α-Al-Keime bei relativ geringer Unterkühlung bilden können.
Eine gut dispergierte Population von NbB₂-Partikeln kann daher eine große Anzahl von α-Al-Keimen erzeugen:
Mehr Keimbildungsstellen → mehr α-Al-Keime → verringertes Kornwachstum → feinere, gleichachsige Körner
Die Partikelgröße ist entscheidend. Ein D50-Wert von etwa 0,5–3 μm kann ein praktisches Gleichgewicht zwischen der Dichte der Keimbildungsstellen und der Dispersion gewährleisten. Größere Partikel bieten weniger potenzielle Keimbildungsstellen pro Masseneinheit, während sehr feine Nanopartikel agglomerieren und die Anzahl der effektiv aktiven Partikel verringern können.
2. Resistenz gegen Siliziumvergiftung
Die Beständigkeit gegen Siliziumvergiftung ist der entscheidende Vorteil von Niobborid gegenüber herkömmlichen Kornverfeinerungssystemen auf TiB₂-Basis.
TiB₂ ist ein wirksames Keimbildungssubstrat und wird häufig in Al-Ti-B-Kornverfeinerern eingesetzt. In siliziumreichen Aluminiumschmelzen kann Silizium jedoch mit aktiven Stellen auf TiB₂-Oberflächen interagieren und eine Ti-Si-Grenzschicht bilden. Diese kann Keimbildungsstellen bedecken oder blockieren und die Kornverfeinerungseffizienz von TiB₂verringern.
NbB₂ weist eine andere Grenzflächenchemie auf. Die treibende Kraft für Nb-Si-Reaktionen ist unter den relevanten Bedingungen in Aluminiumschmelzen geringer als die für Ti-Si-Reaktionen. Daher ist es weniger wahrscheinlich, dass Silizium eine durchgehende Reaktionsschicht auf der NbB₂-(0001)-Grundebene bildet.
Infolgedessen bleiben mehr aktive Keimbildungsstellen für die Bildung von α-Al in siliziumreichen Schmelzen verfügbar.
Dies macht NbB₂ besonders attraktiv für siliziumreiche Al-Si-Guss- und Druckgusslegierungen, einschließlich Zusammensetzungen im Bereich, der üblicherweise mit Legierungen vom Typ A383 und A413 assoziiert wird.
NbB₂ sollte nicht als vollständig immun gegen Silizium angesehen werden. Sein Vorteil liegt in seiner im Vergleich zu TiB₂ höheren Beständigkeit gegen Siliziumvergiftung und nicht in einer vollständigen Immunität unter allen Bedingungen.
3. Korngrenzenfixierung
Niobborid kann ebenfalls zur Korngrößenstabilität nach der Erstarrung beitragen.
Feine Niobborid-Partikel, die in der Aluminiummatrix verbleiben, können mit Korngrenzen interagieren und einen Zener-Pinning-Effekt hervorrufen, der die Bewegung an den Korngrenzen einschränkt und das Kornwachstum unterdrückt.
Dies kann dazu beitragen:
- beim Erhalten einer feineren Kornstruktur während des Abkühlens
- die Kornvergröberung zu verringern
- die mikrostrukturelle Stabilität während der anschließenden Wärmebehandlung zu verbessern
- Die Vorteile einer feinkörnigen Struktur bei erhöhten Temperaturen zu bewahren
Daher kann Niobborid sowohl zur Kornkeimbildung während der Erstarrung als auch zur anschließenden Hemmung des Kornwachstums beitragen .
4. Synergieeffekte mit NbAl₃ in Al-Nb-B-Vorlegierungen
Wird Niobborid über eine Al-Nb-B-Vorlegierung eingebracht, kann der Kornverfeinerungseffekt neben NbB₂ auch NbAl₃ betreffen.
NbAl₃ kann zusätzliche Keimbildungsstellen bereitstellen und während der Erstarrung zu einer lokalen konstitutionellen Unterkühlung beitragen. Es kann zudem mit der Schmelzchemie interagieren und die Siliziumumgebung um NbB₂-Partikel herum beeinflussen.
Dadurch entsteht ein potenzieller Synergieeffekt zwischen NbB₂ und NbAl₃.
Diese Unterscheidung ist jedoch wichtig, wenn man NbB₂-Pulver mit Al-Nb-B-Vorlegierungen vergleicht. Die direkte Zugabe von reinem NbB₂-Pulver führt nicht automatisch zu demselben NbAl₃-haltigen System. Daher sollten die beiden Ansätze nicht als völlig gleichwertig betrachtet werden.
Warum ist Niobborid für Al-Si-Legierungen mit hohem Siliziumgehalt interessant?
Der Hauptunterschied zwischen NbB₂ und TiB₂ liegt nicht in ihrer Fähigkeit, α-Al zu keimen. Beide sind hexagonale Diboride und können als heterogene Keimbildungssubstrate fungieren.
Der entscheidende Unterschied liegt in ihrem Verhalten in siliziumreichen Aluminiumschmelzen.
| Funktion | NbB₂ | TiB₂ |
|---|---|---|
| Kristallstruktur | Hexagonal vom Typ AlB₂ | Hexagonal vom AlB₂-Typ |
| α-Al-Keimbildung | Effektiv | Effektiv |
| Beständigkeit gegen Si-Vergiftung | Höher | Anfälliger |
| Hoher Si-Gehalt Al-Si-Legierungen | Besonders attraktiv | Die Kornverfeinerungswirkung kann abnehmen |
| Aluminiumlegierungen mit niedrigem Si-Gehalt | Nützlich, aber nur begrenzter zusätzlicher Vorteil | Bewährt und wirtschaftlich |
| Korngrenzverankerung | Ja | Ja |
Bei herkömmlichen Aluminiumlegierungen mit niedrigem Siliziumgehalt sind Kornverfeinerer auf TiB₂-Basis nach wie vor äußerst wettbewerbsfähig. Der technische Nutzen von NbB₂ gewinnt mit steigendem Siliziumgehalt an Bedeutung, und das Risiko einer Siliziumvergiftung durch TiB₂ wird immer größer.
Überlegungen zur Auswahl von Niobborid
Die praktische Leistungsfähigkeit von Niobborid hängt nicht nur von seiner nominellen chemischen Zusammensetzung ab, sondern auch von den Partikeleigenschaften und der Schmelzverarbeitung.
Partikelgröße
Ein D50-Wert von etwa 0,5–3 μm kann ein sinnvolles Gleichgewicht zwischen der Dichte der Keimbildungsstellen und der Dispersion gewährleisten.
Extrem feine Partikel sind nicht automatisch besser, da Agglomeration ihre effektive Keimbildungsaktivität verringern kann.
Chemische Reinheit und Phasenreinheit
Ein hoher Gehalt an Niobborid und kontrollierte Sekundärphasen sind wichtig für eine gleichbleibende Kornverfeinerungsleistung. Unerwünschte Phasen wie übermäßiges freies Bor oder NbB sollten kontrolliert werden.
Sauerstoffgehalt
Ein geringer Sauerstoffgehalt und eine begrenzte Oberflächenoxidation sind wichtig, da die Oberfläche des Niobborids direkt an der heterogenen Keimbildung beteiligt ist. Eine starke Oberflächenoxidation kann die Verfügbarkeit wirksamer Keimbildungsstellen verringern.
Dispersion
Eine gute Dispersion ist unerlässlich. Ein Pulver mit einer geeigneten Partikelgrößenverteilung, aber schlechter Dispersion kann zu einer weniger effektiven Kornverfeinerung führen als erwartet.
Aus diesem Grund sollten Partikelgröße, Reinheit, Sauerstoffgehalt, Phasenzusammensetzung und Dispersionsverhalten gemeinsam bewertet werden.
Verarbeitungsbeschränkung: Partikelsedimentation
Niobborid hat eine Dichte von etwa 6,97 g/cm³, was deutlich über der von Aluminium mit etwa 2,7 g/cm³ liegt.
Dieser Dichteunterschied führt dazu, dass sich Niobborid-Partikel in geschmolzenem Aluminium absetzen.
Bei unzureichendem Mischen oder einer zu langen Haltezeit können sich Partikel am Boden des Tiegels ansammeln. Der obere Teil der Schmelze kann dann weniger aktive Keimbildungspartikel enthalten, was die Effizienz der Kornverfeinerung verringert.
Wichtige Verarbeitungsfaktoren sind:
- Rühren und Mischen der Schmelze
- Partikeldispersion
- Verweilzeit
- Schmelztemperatur
- Zugabeverfahren
- Übertragungs- und Gießbedingungen
Eine gute Dispersion und eine sachgemäße Handhabung der Schmelze sind daher unerlässlich, um eine gleichmäßige Verteilung von NbB₂ zu gewährleisten.
Auswirkungen auf die Eigenschaften von Aluminiumlegierungen
Die Hauptfunktion von Niobborid besteht in der Kornverfeinerung, während die Verbesserungen der Werkstoffeigenschaften hauptsächlich auf die dadurch entstehende feine und gleichmäßige Mikrostruktur zurückzuführen sind.
Feine Körner können zu folgenden Effekten beitragen:
- Höhere Streckgrenze und Zugfestigkeit
- Verbesserter Duktilität
- Geringerer Neigung zu Sprödbruch
- Besserer Gleichmäßigkeit der Mikrostruktur
- Geringerer Bildung von säulenförmigen Körnern
- Möglicherweise weniger Heißrisse und schrumpfungsbedingte Fehler
Die tatsächliche Wirkung hängt von der Legierungszusammensetzung, dem NbB₂-Zusatzgehalt, der Partikelverteilung, den Abkühlbedingungen, dem Gussverfahren und der anschließenden Wärmebehandlung ab.
Wann ist Nioniumborid eine gute Wahl?
Niobborid ist besonders attraktiv, wenn es in folgenden Anwendungsbereichen zum Einsatz kommt:
- Al-Si-Legierungen mit hohem Siliziumgehalt
- Aluminium-Druckgusslegierungen
- Legierungszusammensetzungen vom Typ A383 oder A413
- Der Notwendigkeit einer stabilen Kornverfeinerung in siliziumreichen Schmelzen
- Feine und gleichmäßige, gleichachsige Kornstrukturen
- Geringere Anfälligkeit gegenüber TiB₂-Siliziumvergiftung
Bei siliziumarmen Aluminiumlegierungen ist der Vorteil von NbB₂ möglicherweise weniger ausgeprägt, sodass herkömmliche Kornverfeinerer auf TiB₂-Basis weiterhin die wirtschaftlichere Wahl darstellen können.
Das Wichtigste auf einen Blick
NbB₂ kann durch mehrere sich ergänzende Mechanismen als Kornverfeinerungsmittel für Aluminiumlegierungen eingesetzt werden:
- Heterogene Keimbildung: Die NbB₂(0001)-Oberfläche bietet aktive Stellen für die Keimbildung von α-Al.
- Beständigkeit gegen Siliziumvergiftung: NbB₂ ist weniger anfällig für Si-bedingte Oberflächenvergiftung als TiB₂, wodurch es sich besonders für Al-Si-Legierungen mit hohem Siliziumgehalt eignet.
- Korngrenzenfixierung: Dispergierte NbB₂-Partikel können dazu beitragen, das Kornwachstum nach der Erstarrung zu begrenzen.
- NbAl₃-Synergie: Al-Nb-B-Vorlegierungen können durch NbAl₃ zusätzliche Kornverfeinerungseffekte bewirken.
- Verarbeitungsempfindlichkeit: Partikelgröße, Dispersion, Sauerstoffgehalt, Phasenreinheit und Sedimentation können die praktische Leistungsfähigkeit stark beeinflussen.
Insgesamt lässt sich Niobborid am besten als spezielles Kornverfeinerungsmittel für siliziumreiche Aluminiumlegierungen betrachten und nicht als universeller Ersatz für TiB₂.
Häufig gestellte Fragen
Frage 1: Warum wird Niobborid zur Kornverfeinerung von Aluminiumlegierungen verwendet?
Niobborid bietet heterogene Keimbildungsstellen für α-Al und fördert während der Erstarrung die Bildung feinerer, gleichachsigerer Aluminiumkörner.
Frage 2: Warum eignet sich Niobborid für Aluminiumlegierungen mit hohem Siliziumgehalt?
Niobborid ist widerstandsfähiger gegen Siliziumvergiftung als TiB₂, wodurch in siliziumreichen Al-Si-Schmelzen mehr Keimstellen aktiv bleiben.
Frage 3: Welche NbB₂-Partikelgröße eignet sich für die Kornverfeinerung von Aluminium?
Ein D50-Wert von etwa 0,5–3 μm ist ein geeigneter Bereich, um ein Gleichgewicht zwischen der Dichte der Keimbildungsstellen und der Partikeldispersion herzustellen, wobei die optimale Größe von der Legierung und den Verarbeitungsbedingungen abhängt.
Frage 4: Ist NbB₂ für alle Aluminiumlegierungen besser geeignet als TiB₂?
Nein. TiB₂ ist bei vielen herkömmlichen Aluminiumlegierungen mit niedrigem Siliziumgehalt nach wie vor äußerst wirksam. NbB₂ spielt seine größten Vorteile in Al-Si-Systemen mit hohem Siliziumgehalt aus, in denen TiB₂ unter einer Siliziumvergiftung leiden kann.
Frage 5: Was kann die Kornverfeinerungswirkung von Niobborid beeinträchtigen?
Partikelagglomeration, Sedimentation, hohe Sauerstoffkonzentration oder Oberflächenoxidation sowie unerwünschte Sekundärphasen können die Anzahl der wirksamen NbB₂-Keimbildungsstellen verringern.
Literaturverzeichnis
- [1] Bolzoni, L., & Hari Babu, N. (2016). Heterogene Nb-basierte Kerne zur Kornverfeinerung von Al-Si-Legierungen. JOM, 68, 1301–1306.
- [2] Bolzoni, L., & Hari Babu, N. (2016). Gestaltung heterogener Keime in Al-Si-Legierungen zur Steuerung der Erstarrung. Applied Materials Today, 5, 255–259.
- [3] Li, Y., Jiang, Y., Liu, B., Luo, Q., Hu, B. & Li, Q. (2021). Untersuchung der Kornverfeinerung und des Anti-Si-Vergiftungseffekts im Al-10Si/Al-5Nb-B-System. Journal of Materials Science & Technology, 65, 190–201.
- [4] Untersuchung der heterogenen Keimbildungsgrenzfläche zwischen Al und NbB₂ mittels der Dichtefunktionaltheorie.
- [5] Ein Mechanismus für die hemmende Wirkung von Silizium auf die Kornverfeinerung von Al-Si-Legierungen. (2007). Acta Materialia, 55(4), 1447–1456.
