Natrium-Eisen-Pyrophosphat (NFPP) ist ein polyanionisches Kathodenmaterial für Natrium-Ionen-Batterien , das strukturelle Stabilität, Sicherheit, Strombelastbarkeit und eine lange Zyklenlebensdauer vereint. Die Leistung von NFPP lässt sich jedoch nicht durch einen einzigen Kapazitätswert beschreiben.
Sein elektrochemisches Verhalten hängt von mehreren Faktoren ab, darunter Materialzusammensetzung, Partikelgröße, elektrische Leitfähigkeit, Kohlenstoffmodifikation, Elektrodenformulierung, Elektrolyt, Temperatur und Testbedingungen.
Aus diesem Grund lässt sich die Leistung von NFPP am besten anhand mehrerer Parameter bewerten: theoretische spezifische Kapazität, Betriebsspannung, praktische Entladekapazität, Strombelastbarkeit, Zyklenlebensdauer und Temperaturverhalten.
Theoretische spezifische Kapazität des NFPP
Die theoretische spezifische Kapazität von NFPP beträgt etwa 129 mAh/g.
Dieser Wert stellt die maximale Ladungsspeicherkapazität dar, die aus den elektrochemisch aktiven Redoxreaktionen im Material berechnet wird. Er sollte nicht als die Kapazität interpretiert werden, die jede NFPP-Elektrode in praktischen Batterietests tatsächlich liefert.
Die tatsächliche Kapazität hängt von Faktoren wie den folgenden ab:
- dem Grad der Natriumextraktion und -einlagerung;
- Partikelgröße und -morphologie;
- Phasenreinheit;
- elektrische Leitfähigkeit;
- Natrium-Ionen-Diffusion;
- Kohlenstoffbeschichtung oder leitfähige Additive;
- Elektrodenbeladung und -zusammensetzung;
- Stromdichte und Testbedingungen.
Daher bietet die theoretische Kapazität von etwa 129 mAh/g einen nützlichen Anhaltspunkt, während die praktische Entladekapazität bei der Bewertung eines NFPP-Materials für die Batterieentwicklung von größerer Bedeutung ist.

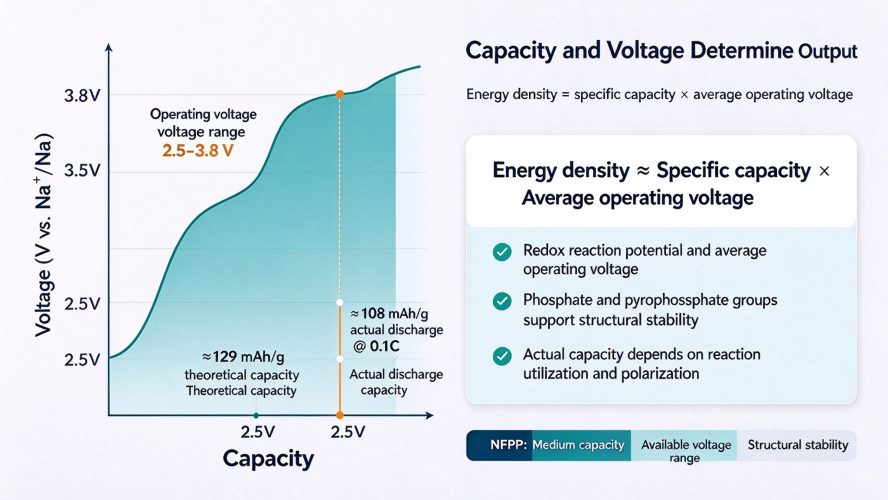

NFPP-Betriebsspannung
NFPP arbeitet in einem Kathodenspannungsbereich von Natrium-Ionen-Batterien, der je nach Materialzusammensetzung und Testbedingungen üblicherweise bei etwa 2,5–3,8 V gegenüber Na⁺/Na liegt.
Das Spannungsprofil steht in engem Zusammenhang mit der Redoxaktivität von Eisen innerhalb des polyanionischen Gerüsts. Die Phosphat- und Pyrophosphatgruppen tragen zudem zur strukturellen Stabilität der Kathode während der Extraktion und Einlagerung von Natriumionen bei.
Die Betriebsspannung ist wichtig, da die von einer Batterie abgegebene Energie sowohl von der Kapazität als auch von der durchschnittlichen Spannung abhängt.
Vereinfacht ausgedrückt:
Energiedichte ≈ spezifische Kapazität × durchschnittliche Betriebsspannung
NFPP bietet nicht unbedingt die höchste Spannung oder Kapazität unter den Natrium-Ionen-Kathodenfamilien. Seine Stärke liegt in der Kombination aus moderater Kapazität, einem nutzbaren Spannungsbereich und hoher struktureller Stabilität.
Praktische Entladekapazität
Die praktische Entladekapazität variiert zwischen den verschiedenen NFPP-Materialien, da Synthesebedingungen, Partikeleigenschaften, leitfähige Modifikationen und das Elektroden-Design die elektrochemische Ausnutzung beeinflussen können.
Bei einer Entladerate von 0,1 C kann NFPP unter geeigneten Elektroden- und Testbedingungen etwa 108 mAh/g liefern. Dies entspricht einem erheblichen Anteil der theoretischen Kapazität von 129 mAh/g.
Durch eine leitfähige Modifizierung lässt sich die praktische Ausnutzung weiter verbessern, sodass NFPP-Materialien bei 0,1 C mehr als 110 mAh/g liefern können.
Diese Werte sollten stets im Zusammenhang mit der jeweiligen Elektrodenformulierung, dem Spannungsfenster, der Temperatur, der Beladung mit aktivem Material und den Testbedingungen betrachtet werden.
Für die Materialauswahl ist es daher wichtig, die gesamten Testbedingungen zu bewerten, anstatt lediglich Kapazitätswerte miteinander zu vergleichen.
NFPP-Leistungsfähigkeit
Die Strombelastbarkeit beschreibt, wie effektiv eine Elektrode ihre Kapazität beibehält, wenn der Lade- oder Entladestrom ansteigt.
NFPP verfügt über ein relativ stabiles polyanionisches Gerüst, seine intrinsische elektronische Leitfähigkeit ist jedoch begrenzt. Bei hohen Stromdichten können daher ein schlechter Elektronentransport und eine schlechte Natriumionendiffusion die Ausnutzung des aktiven Materials einschränken.
Ein typisches Leistungsprofil von NFPP kann Folgendes umfassen:
| Stromrate | Spezifische Entladekapazität |
|---|---|
| 0,1 C | ca. 108 mAh/g |
| 10C | Mehr als 70 mAh/g |
Durch zusätzliche Materialmodifikationen kann NFPP seine nutzbare Kapazität auch bei noch höheren Entladungsraten aufrechterhalten. So liefert beispielsweise Ni-dotiertes NFPP/C bei 20C etwa 47,7 mAh/g.
Das Hochleistungsverhalten hängt besonders stark von der Partikelgröße, der Kohlenstoffverteilung, der Gestaltung des leitfähigen Netzwerks und der Diffusionskinetik der Natriumionen ab. Folglich erfordert ein NFPP-Material für hohe Entladungsraten in der Regel eine Optimierung, die über die bloße Herstellung eines phasenreinen Pulvers hinausgeht.
Lebensdauer des NFPP-Zyklus
Die lange Zyklenlebensdauer ist einer der wichtigsten Gründe, warum NFPP für Natrium-Ionen-Batterieanwendungen in Betracht gezogen wird.
Die starken P–O-Bindungen im polyanionischen Gerüst tragen dazu bei, die strukturelle Integrität während wiederholter Natrium-Ionen-Einlagerung und -Entnahme aufrechtzuerhalten. Dies kann unter bestimmten Betriebsbedingungen den strukturellen Abbau im Vergleich zu weniger stabilen Kathodenstrukturen verringern.
Bei entsprechender Material- und Elektrodenoptimierung kann NFPP über Tausende von Zyklen hinweg eine stabile elektrochemische Leistung aufrechterhalten.
Beispiel:
- 85,60 % Kapazitätserhalt nach 4.500 Zyklen bei 10C
- Mehr als 80 % Kapazitätserhalt nach 6.000 Zyklen bei mit einem Leitmittel dotiertem NFPP
- 77,43 % Kapazitätserhalt nach 2.000 Zyklen bei 5C für Ni-dotiertes NFPP/C
- Eine stabile Zyklenleistung lässt sich bei geeigneter Materialmodifikation auch über 5.000 Zyklen bei 10C aufrechterhalten
Diese Werte verdeutlichen das Potenzial von NFPP für Anwendungen, bei denen eine lange Lebensdauer und stabile Zyklen wichtig sind.
Die Zyklenlebensdauer ist keine feste Eigenschaft, die ausschließlich durch die chemische Formel von NFPP bestimmt wird. Sie hängt stark von der Materialmodifikation, dem Elektrodendesign, der Stromdichte, dem Spannungsfenster und anderen Testparametern ab.
NFPP-Hochtemperaturverhalten
Die Temperatur hat einen direkten Einfluss auf den Natriumionentransport und die Kinetik elektrochemischer Reaktionen.
Bei erhöhten Temperaturen kann sich der Ionentransport beschleunigen und die Elektrodenpolarisation verringern. Dies kann die praktische Nutzbarkeit einer NFPP-Kathode verbessern, obwohl überhöhte Temperaturen auf Zellebene andere Degradationsmechanismen auslösen können.
Ni-dotiertes NFPP/C kann bei 1C und 60 °C etwa 93,6 mAh/g liefern und zeigt damit eine nützliche elektrochemische Leistung bei hohen Temperaturen.
Diese Art von Leistung ist besonders relevant für Anwendungen, bei denen die Batterie erhöhten Betriebstemperaturen ausgesetzt sein kann.
Die Kathodenleistung bei hohen Temperaturen sollte jedoch nicht als Maß für die gesamte thermische Leistung einer Batterie interpretiert werden. Die Zellsicherheit hängt auch vom Elektrolyten, dem Separator, der Anode, den Stromkollektoren, dem Zelldesign und dem Wärmemanagementsystem ab.
NFPP-Leistung bei niedrigen Temperaturen
Der Betrieb bei niedrigen Temperaturen stellt für Natrium-Ionen-Batterien im Allgemeinen eine größere Herausforderung dar, da sich der Ionentransport und die Kinetik der elektrochemischen Reaktionen verlangsamen.
NFPP-basierte Materialien können jedoch auch bei Temperaturen unter Null eine nutzbare Kapazität beibehalten, wenn ihre Zusammensetzung und Elektrodenstruktur entsprechend optimiert sind.
Ni-dotiertes NFPP/C kann bei 0,1 C und −10 °C etwa 86,5 mAh/g liefern. Unter anschließenden 1C-Zyklusbedingungen kann die Kapazitätserhaltung nach 200 Zyklen 86,8 % erreichen .
Diese Leistungsmerkmale deuten darauf hin, dass modifiziertes NFPP bei niedrigen Temperaturen eine nennenswerte elektrochemische Aktivität aufrechterhalten kann.
Für kommerzielle Anwendungen sollte die Leistung bei niedrigen Temperaturen jedoch auf Vollzellenebene bewertet werden und nicht ausschließlich auf der Grundlage von Halbzellen-Kathodendaten.
NFPP in ganzen Zellen
Die Halbzellenleistung liefert nützliche Informationen über das Verhalten der Kathode, doch die Entwicklung kommerzieller Batterien hängt letztendlich von der Vollzellenleistung ab.
NFPP kann in Natrium-Ionen-Vollzellen mit Hartkohlenstoff-Anoden eingesetzt werden. Eine Vollzelle mit Ni-dotiertem NFPP als Kathode kann nach 100 Zyklen bei 1C etwa 96,9 % ihrer Kapazität beibehalten .
Die Ganzzellenbewertung ist wichtig, da sie die Wechselwirkungen zwischen Kathode, Anode, Elektrolyt und Elektrodenformulierung berücksichtigt.
Außerdem deckt sie Leistungsmerkmale auf, die sich aus Halbzellenversuchen an der Kathode nicht vollständig vorhersagen lassen, darunter:
- Energieeffizienz;
- Spannungsverhalten;
- Elektrodenausgleich;
- Natriumgehalt;
- Impedanzanstieg;
- praktische Energiedichte;
- Zyklenstabilität unter realistischen Zellbedingungen.
Bei der Materialbewertung im B2B-Bereich ist die Validierung in Vollzellen daher ein wichtiger Schritt nach dem ersten Kathoden-Screening.
Wovon hängt die Leistung von NFPP ab?
Die Leistung von NFPP hängt nicht nur von seiner chemischen Formel ab. Verschiedene Parameter auf Material- und Zellebene können die endgültigen elektrochemischen Ergebnisse erheblich beeinflussen.
Zusammensetzung und Phasenreinheit
Die chemische Zusammensetzung und die Phasenreinheit bestimmen die verfügbaren elektrochemischen aktiven Stellen und die strukturelle Stabilität. Unerwünschte Sekundärphasen können die Kapazität verringern und die Polarisation erhöhen.
Partikelgröße und Morphologie
Kleinere Partikel können die Diffusionswege für Natriumionen verkürzen und die aktive Oberfläche vergrößern. Allerdings können übermäßig kleine Partikel auch Oberflächenreaktionen verstärken und die Komplexität der Verarbeitung erhöhen.
Die Partikelgröße muss daher optimiert und nicht einfach nur minimiert werden.
Kohlenstoffbeschichtung
Eine Kohlenstoffbeschichtung verbessert den Elektronentransport um NFPP-Partikel herum und kann den Ladungsübertragungswiderstand verringern. Sie ist besonders nützlich, da die intrinsische elektronische Leitfähigkeit von NFPP relativ begrenzt ist.
Eine Kohlenstoffbeschichtung wirkt sich jedoch hauptsächlich auf den Elektronentransport an der Oberfläche und zwischen den Partikeln aus. Sie beseitigt nicht zwangsläufig die Einschränkungen, die mit der elektronischen Leitfähigkeit im Volumen verbunden sind.
Elementdotierung
Eine Elementdotierung kann die elektronische Struktur und die Kristallumgebung von NFPP verändern.
Beispielsweise kann eine Ni-Dotierung eingesetzt werden, um die elektronische Leitfähigkeit zu verbessern, die Struktur zu stabilisieren und den Natriumionentransport zu beschleunigen. Eine geeignete Dotierung kann daher die elektrochemische Kinetik im Vergleich zu unmodifiziertem NFPP verbessern.
Auslegung des leitfähigen Netzwerks
Das leitfähige Netzwerk auf Elektrodenebene bestimmt, wie effizient sich Elektronen zwischen den aktiven Partikeln und dem Stromkollektor bewegen können.
Ein gut konzipiertes Netzwerk kann die Kohlenstoffbeschichtung und das Dotieren ergänzen, indem es den Elektronentransport in der gesamten Elektrode verbessert und nicht nur um einzelne NFPP-Partikel herum.
Elektrodenformulierung und Testbedingungen
Die endgültige elektrochemische Leistung hängt zudem von der Beladung mit aktivem Material, dem Gehalt an Leitmitteln, dem Bindemittel, der Elektrodendichte, dem Elektrolyten, dem Spannungsfenster, der Stromstärke und der Temperatur ab.
Folglich können zwei NFPP-Pulver mit ähnlicher chemischer Zusammensetzung bei Tests unter unterschiedlichen Elektroden- und Zellenbedingungen zu deutlich unterschiedlicher Batterieleistung führen.
Diese Faktoren werden stark von den Synthesebedingungen beeinflusst, insbesondere von der Partikelgröße, der Morphologie, der Phasenreinheit und der Kohlenstoffmodifikation. Weitere Informationen finden Sie unter NFPP-Synthese und Methoden zur Kohlenstoffbeschichtung.
Welche Leistung kann NFPP realistisch gesehen erbringen?
NFPP sollte nicht allein danach bewertet werden, welches Material die höchste Kapazität aufweist.
Sein praktischer Wert ergibt sich aus dem Gleichgewicht zwischen Kapazität, Spannung, Strombelastbarkeit, Sicherheit und Zyklenlebensdauer.
Unter Bedingungen mit moderater Entladungsrate können optimierte NFPP-Materialien etwa 100–110+ mAh/g erreichen, während modifizierte Zusammensetzungen auch bei hohen Stromstärken ihre nutzbare Kapazität beibehalten und diese über Tausende von Zyklen hinweg erhalten können.
Gleichzeitig sollte die Leistung stets zusammen mit den entsprechenden Testbedingungen angegeben werden. Ein bei 0,1 C gemessener Kapazitätswert lässt sich nicht direkt mit einem bei 10 C gemessenen Wert vergleichen, und Halbzellen-Ergebnisse sollten nicht als gleichwertig mit der Leistung von Vollzellen betrachtet werden.
Für die Materialauswahl im B2B-Bereich lautet die sinnvollere Frage daher:
Kann das NFPP-Material die erforderliche Kapazität und Strombelastbarkeit liefern und gleichzeitig die erforderliche Zyklenlebensdauer unter den angestrebten Betriebsbedingungen aufrechterhalten?
Dies erfordert die Bewertung nicht nur der chemischen Zusammensetzung und Reinheit, sondern auch der Partikelgröße, Morphologie, Kohlenstoffmodifikation, des Designs des leitfähigen Netzwerks und der Elektrodenkompatibilität.
Für Anwendungen, bei denen eine lange Lebensdauer, strukturelle Stabilität, Sicherheit und eine ausgewogene elektrochemische Leistung im Vordergrund stehen, bleibt NFPP ein starker Kandidat unter den Kathodenmaterialien für Natrium-Ionen-Batterien.
Häufig gestellte Fragen
1. Wie hoch ist die theoretische spezifische Kapazität von NFPP?
Die theoretische spezifische Kapazität von Na₄Fe₃(PO₄)₂P₂O₇ (NFPP) beträgt etwa 129 mAh/g. Die praktische Kapazität ist in der Regel geringer und hängt von der Phasenreinheit, der Partikelgröße, der Leitfähigkeit, der Elektrodenzusammensetzung und den Testbedingungen ab.
2. Welche praktische Entladekapazität kann NFPP erreichen?
NFPP kann unter geeigneten Bedingungen eine Kapazität von etwa 100–110+ mAh/g liefern, während optimierte oder modifizierte NFPP-Materialien höhere Werte erreichen können. Die Kapazität sollte stets im Zusammenhang mit der Strombelastbarkeit, dem Spannungsbereich, der Temperatur und der Elektrodenkonfiguration betrachtet werden.
3. Wie hoch ist die Betriebsspannung des NFPP?
Die NFPP arbeitet im Allgemeinen bei etwa 2,5–3,8 V gegenüber Na⁺/Na, wobei der tatsächliche Spannungsbereich von der Zusammensetzung und den Testbedingungen abhängt. Ihr durchschnittliches Arbeitspotential liegt üblicherweise bei etwa 3,0 V gegenüber Na⁺/Na.
4. Inwiefern verbessert eine Kohlenstoffbeschichtung die Leistung von NFPP?
Eine Kohlenstoffbeschichtung verbessert den Elektronentransport zwischen den NFPP-Partikeln und trägt zur Verringerung der Polarisation bei. Sie ist besonders nützlich, um die relativ geringe intrinsische elektronische Leitfähigkeit von NFPP auszugleichen, obwohl eine Kohlenstoffbeschichtung allein nicht alle Einschränkungen beseitigt, die mit der Natriumionendiffusion verbunden sind.
5. Wie wirkt sich die Dotierung auf die elektrochemische Leistung von NFPP aus?
Eine Dotierung mit Elementen kann die Kristallstruktur, die elektronische Leitfähigkeit und die Kinetik des Natriumionentransports verändern. So zeigen beispielsweise aktuelle Forschungsergebnisse, dass eine Zr-Dotierung in Kombination mit einer gezielten Fe-Defekt-Gestaltung und einer Kohlenstoffbeschichtung die Hochleistungsfähigkeit und die Zyklenstabilität erheblich verbessern kann. ACS-Veröffentlichungen
6. Zeigt NFPP bei niedrigen Temperaturen eine gute Leistung?
NFPP kann bei Temperaturen unter Null eine nützliche elektrochemische Aktivität beibehalten, wenn seine Zusammensetzung und Elektrodenstruktur entsprechend optimiert sind. Die Leistung bei niedrigen Temperaturen hängt jedoch stark vom gesamten Elektroden- und Elektrolytsystem ab, weshalb Halbzellen-Daten nicht direkt als Leistung einer Vollzelle gewertet werden sollten.
7. Welche Faktoren haben den größten Einfluss auf die Leistung des NFPP?
Zu den wichtigsten Faktoren zählen die Phasenreinheit, die chemische Zusammensetzung, die Partikelgröße, die Morphologie, die Kohlenstoffmodifikation, die Elementdotierung, die Gestaltung des leitfähigen Netzwerks, die Elektrodenbeladung, der Elektrolyt, das Spannungsfenster, die Temperatur und die Stromdichte.
8. Eignet sich NFPP für kommerzielle Natrium-Ionen-Batterien?
NFPP bietet großes Potenzial für Anwendungen, bei denen ein ausgewogenes Verhältnis zwischen Kosten, Sicherheit, Zyklenlebensdauer und Ladegeschwindigkeit erforderlich ist. Die kommerzielle Eignung hängt jedoch von einer reproduzierbaren Materialsynthese, der Elektrodenverarbeitung, der Leistung in Vollzellen, der Energiedichte und der Langzeitstabilität unter anwendungsspezifischen Bedingungen ab.
Fazit
NFPP zeichnet sich durch ein ausgewogenes elektrochemisches Profil aus, anstatt sich auf einen einzigen herausragenden Parameter zu stützen. Seine theoretische spezifische Kapazität beträgt etwa 129 mAh/g, während die praktische Kapazität unter geeigneten Bedingungen 100 mAh/g übersteigen kann.
Noch wichtiger ist, dass optimierte NFPP-Materialien eine gute Strombelastbarkeit mit einer langen Zyklenlebensdauer verbinden können. Die Kapazitätserhaltung über mehrere tausend Zyklen sowie die gute Leistungsfähigkeit bei erhöhten Temperaturen und Temperaturen unter dem Gefrierpunkt machen NFPP geeignet für Natrium-Ionen-Batteriesysteme, bei denen Haltbarkeit und Betriebsstabilität wichtig sind.
Für die kommerzielle Entwicklung sollte die Leistung von NFPP jedoch stets unter klar definierten Testbedingungen bewertet werden. Materialzusammensetzung, Partikelgröße, Kohlenstoffbeschichtung, Dotierung, das Design des leitfähigen Netzwerks und die Elektrodenformulierung können das Endergebnis beeinflussen.
Daher geht es bei NFPP weniger darum, einen einzelnen Rekordwert zu erzielen, als vielmehr darum, ein reproduzierbares Gleichgewicht zwischen Kapazität, Leistungsfähigkeit, Langlebigkeit und Sicherheit für die jeweilige Natrium-Ionen-Batterieanwendung zu erreichen.
Literaturverzeichnis
- [1] Pu, X., Wang, H., Yuan, T., Cao, S., Liu, S., Xu, L., Yang, H., Ai, X., Chen, Z. und Cao, Y. Na₄Fe₃(PO₄)₂P₂O₇/C-Nanokugeln als kostengünstiges, leistungsstarkes Kathodenmaterial für Natrium-Ionen-Batterien. Energy Storage Materials, 2019, 22, 330–336. DOI: 10.1016/j.ensm.2019.02.017.
- [2] Wang, Y., Deng, F., Ouyang, S., Jiang, C. und Li, H. Aktueller Stand der Forschung zu Na₄Fe₃(PO₄)₂(P₂O₇): Zentrale Fragestellungen, Modifikationen und Perspektiven. Journal of Energy Chemistry, 2025, 111, 914–934. DOI: 10.1016/j.jechem.2025.08.027.
- [3] Na₄Fe₃(PO₄)₂P₂O₇-Kathode für Natrium-Ionen-Batterien: Entscheidende Technologien und Fortschritte – von grundlegenden Durchbrüchen bis hin zu Herausforderungen bei der Industrialisierung. Energy Storage Materials, 2026, 84, 104788. DOI: 10.1016/j.ensm.2025.104788.
- [4] Na₄Fe₃(PO₄)₂(P₂O₇)-Kathoden für Natrium-Ionen-Batterien: Modifikationsstrategien und praktische Perspektiven. eScience Energy, 2026, 100125. DOI: 10.1016/j.esen.2026.100125.
- [5] Wang, B., Lu, M., Yang, C. u. a. Strukturmodifizierung von Na₄Fe₃(PO₄)₂P₂O₇ durch W-Dotierung zur Verbesserung der Zyklenstabilität und des Leistungsverhältnisses bei Natrium-Ionen-Batterien. Industrial & Engineering Chemistry Research, 2026, 65(1), 466–475. DOI: 10.1021/acs.iecr.5c03835.
