Was sind Batteriematerialien?
Definition von Batteriematerialien
Unter Batteriematerialien versteht man die Funktionsmaterialien, die die Kernkomponenten einer Batterie bilden und die umkehrbare Umwandlung zwischen chemischer und elektrischer Energie ermöglichen. Zu diesen Materialien zählen in erster Linie Kathodenmaterialien, Anodenmaterialien, Elektrolytmaterialien, Separatoren und verschiedene Hilfsstoffe.
Batteriematerialien funktionieren nicht unabhängig voneinander. Vielmehr agieren sie als integriertes System, in dem während des Lade- und Entladevorgangs elektrochemische Reaktionen durch Ionen-Einlagerung, -Entnahme oder -Umwandlungsprozesse ablaufen. Die Leistungsfähigkeit der Batteriematerialien bestimmt unmittelbar die Energiedichte, die Leistungsdichte, die Zyklenlebensdauer, die Sicherheit und die Herstellungskosten einer Batterie.
Hauptkategorien von Batteriematerialien
| Kategorie | Typische Werkstoffe | Hauptfunktion |
|---|---|---|
| Kathodenmaterialien | LFP, LMFP, NCM, NVP, NTP | Speicherung und Freisetzung von Lithium- oder Natriumionen |
| Anodenmaterialien | Graphit, Materialien auf Siliziumbasis, LTO | Nehmen Ionen während des Lade- und Entladevorgangs reversibel auf |
| Elektrolytmaterialien | LiPF₆, Festkörperelektrolyte | Ermöglichen den Ionentransport |
| Separator-Materialien | PE, PP, keramikbeschichtete Separatoren | Verhindern interne Kurzschlüsse |
| Leitfähige Materialien | Ruß, CNT | Verbessern die elektrische Leitfähigkeit |
| Stromkollektoren | Kupferfolie, Aluminiumfolie | Leiten elektrischen Strom |
Grundlagen zu Batterien
Batterietypen
Primärbatterie
Eine Primärbatterie kann nur einmal entladen werden und lässt sich nach Gebrauch nicht wieder aufladen.
Anwendungsbereiche: Fernbedienungen, Taschenlampen, Kameras, medizinische Geräte, Zeitschaltuhren und andere tragbare elektronische Geräte.
Sekundärbatterie
Ein Sekundärakku, auch als wiederaufladbarer Akku bekannt, kann wiederholt geladen und entladen werden.
Anwendungsbereiche: Smartphones, Tablets, Elektrofahrzeuge, Energiespeichersysteme und Industriegeräte.
Lithium-Ionen-Akku (LIB)
Ein Lithium-Ionen-Akku speichert und gibt Energie durch die reversible Bewegung von Lithium-Ionen zwischen Kathode und Anode ab. Beim Laden wandern Lithium-Ionen von der Kathode durch den Elektrolyten und lagern sich an der Anode an. Beim Entladen kehren die Ionen zur Kathode zurück und erzeugen dabei elektrische Energie.
Moderne Materialien für Lithium-Ionen-Akkus bestehen aus vier wesentlichen Komponenten:
- Kathodenmaterialien
- Anodenmaterialien
- Elektrolyte, die Lithiumsalze enthalten
Separatoren
Die Kathode bestimmt maßgeblich die Energiedichte und die Kosten, die Anode beeinflusst die Zyklenlebensdauer und die Schnellladefähigkeit, der Elektrolyt ermöglicht den Ionentransport und der Separator gewährleistet eine sichere Trennung zwischen den Elektroden.
Natrium-Ionen-Batterie (SIB)
Natrium-Ionen-Batterien funktionieren nach ähnlichen Prinzipien wie Lithium-Ionen-Batterien, verwenden jedoch Natriumionen als Ladungsträger. Da Natrium reichlich vorhanden und kostengünstig ist, bieten Materialien für Natrium-Ionen-Batterien Vorteile hinsichtlich der Kosten, der Leistung bei niedrigen Temperaturen und der Sicherheit. Allerdings ist ihre Energiedichte im Allgemeinen geringer als die von Lithium-Ionen-Batterien.
Typische Anwendungsbereiche: Energiespeichersysteme im Netzmaßstab, Elektrofahrzeuge mit niedriger Geschwindigkeit und Energiespeicherlösungen in kalten Umgebungen.
Glossar zu Kathodenmaterialien
Chemische Formel: LiFePO₄
Lithium-Eisen-Phosphat (LFP) weist eine Olivin-Kristallstruktur auf, die zur orthorhombischen Raumgruppe Pnma gehört. Das robuste Kristallgerüst bleibt auch bei erhöhten Temperaturen, Überladung und mechanischer Beanspruchung wie Durchstoß oder Kompression äußerst stabil.
LFP-Kathodenmaterialien bieten:
- Hervorragende Sicherheitsleistung
- Lange Zyklenlebensdauer
- Umweltfreundliche Zusammensetzung
- Moderate Energiedichte
Da LFP keine Schwermetalle enthält und eine außergewöhnliche thermische Stabilität aufweist, hat es sich zu einem der am häufigsten verwendeten Kathodenmaterialien in Elektrofahrzeugen und stationären Energiespeichersystemen entwickelt.

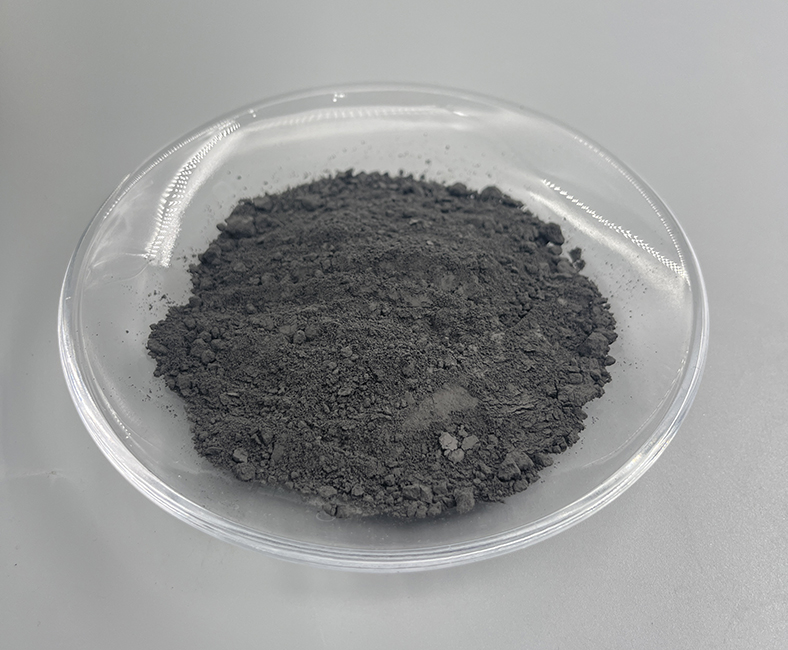

Chemische Formel: LiMnxFe1-xPO₄
Lithium-Mangan-Eisen-Phosphat (LMFP) weist eine orthorhombische Struktur vom Olivin-Typ auf und verfügt wie LFP über ein starkes Polyanion-Gerüst sowie eindimensionale Lithium-Ionen-Diffusionskanäle.
Im Vergleich zu LFP erhöht der Mangananteil die Betriebsspannung und die Energiedichte deutlich, wobei die Energiedichte in der Regel um etwa 10 % bis 20 % gesteigert wird. Allerdings verringert der Manganzusatz auch die elektrische Leitfähigkeit.
Aufgrund seiner Kombination aus hoher Energiedichte, Sicherheit und relativ geringen Kosten gilt LMFP-Pulver weithin als eines der vielversprechendsten Kathodenmaterialien der nächsten Generation für Lithium-Ionen-Batterien.
Chemische Formel: LiNixMnyCozO₂ (x + y + z = 1)
Lithium-Nickel-Mangan-Kobalt-Oxid (NCM), allgemein als ternäres Kathodenmaterial bezeichnet, besteht hauptsächlich aus Nickel, Mangan und Kobalt.
Typische Zusammensetzungen sind:
- NCM111
- NCM523
- NCM622
- NCM811
Durch die Anpassung der Elementverhältnisse können Hersteller die Energiedichte, die Sicherheit, die Zyklenlebensdauer und die Produktionskosten optimieren.
Zu den wichtigsten Eigenschaften gehören:
- Hohe Energiedichte, insbesondere bei Zusammensetzungen mit hohem Nickelanteil
- Gute strukturelle Stabilität durch Mangan
- Ausgewogene elektrochemische Leistung, geeignet für Elektrofahrzeuge und Unterhaltungselektronik
NCA ist ein Nickel-Kobalt-Aluminium-Kathodenmaterial, bei dem im Vergleich zu NCM-Materialien Mangan teilweise durch Aluminium ersetzt wird.
Obwohl Aluminium nur wenig zur Kapazität beiträgt, stabilisiert es die Kristallstruktur erheblich und verbessert die thermische Stabilität.
NCA-Kathodenmaterialien bieten:
- Extrem hohe Energiedichte
- Große Reichweite
- Hervorragende Leistung in Elektrofahrzeugen der Oberklasse
Chemische Formel: LiCoO₂
Lithium-Kobaltoxid (LCO) ist eines der ersten kommerzialisierten Kathodenmaterialien für Lithium-Ionen-Batterien. Es bietet eine hohe Energiedichte und eine stabile elektrochemische Leistung und wird häufig in Smartphones, Laptops, Kameras und anderen tragbaren elektronischen Geräten eingesetzt.
Chemische Formel: LiMn₂O₄
Lithium-Manganoxid (LMO) verfügt über eine kubische Spinellstruktur, die für hervorragende thermische Stabilität und Zyklenbeständigkeit sorgt.
Zu den Vorteilen zählen:
- Niedrige Kosten
- Hohe Betriebsspannung
- Umweltfreundliche Zusammensetzung
- Gute Sicherheitsleistung
7. Kathodenmaterialien für Natrium-Ionen-Batterien
Natrium-Ionen-Kathodenmaterialien haben in den letzten Jahren aufgrund ihrer hohen Sicherheit und ihrer Kostenvorteile große Aufmerksamkeit auf sich gezogen.
Zu den wichtigsten Kategorien gehören:
- Schichtoxide
- Preußischblau-Analoga (PBA)
- Polyanionische Verbindungen
Zu den typischen Materialien gehören:
- Natriumvanadiumphosphat (NVP), Na₃V₂(PO₄)₃
- Natriumtitanphosphat (NTP), NaTi₂(PO₄)₃
- Preußischblau-Analoga (PBA)
Glossar zu Anodenmaterialien
1. Graphit
Graphit war das erste kommerziell erfolgreiche Anodenmaterial für Lithium-Ionen-Batterien, und zwar aufgrund seiner:
- Hohe elektrische Leitfähigkeit
- Schnelle Lithium-Ionen-Diffusion
- Minimale Volumenänderung während der Lithiierung und Delithiierung
- Hohe reversible Kapazität
- Niedriges Betriebspotential
2. Silizium-Anodenmaterialien
Anodenmaterialien auf Siliziumbasis bestehen aus elementarem Silizium oder siliziumhaltigen Verbindungen wie Siliziumoxid und Silizium-Kohlenstoff-Verbundwerkstoffen.
Im Vergleich zu Graphit weisen Siliziumanoden eine wesentlich höhere theoretische spezifische Kapazität auf und können die Energiedichte der Batterie deutlich verbessern. Daher gelten Silizium-Anodenmaterialien als Schlüsseltechnologie für Hochleistungsbatterien der nächsten Generation.
3. Lithiumtitanat (LTO)
Chemische Formel: Li₄Ti₅O₁₂
Lithiumtitanat (LTO) gilt als „Zero-Strain“-Material, da es während der Lade- und Entladezyklen nahezu keine Volumenausdehnung erfährt.
Zu seinen Vorteilen zählen:
- Hervorragende Sicherheit
- Hervorragende Schnellladefähigkeit
- Breiter Betriebstemperaturbereich
- Lange Zyklenlebensdauer
LTO wird häufig in Hochleistungsbatterien und in Anwendungen eingesetzt, die außergewöhnliche Sicherheit und Langlebigkeit erfordern.
Glossar zu Elektrolytmaterialien
1. Flüssige Elektrolyte
Flüssige Elektrolyte bestehen im Allgemeinen aus:
- Lithiumsalze
- Organische Lösungsmittel
- Funktionsadditive
Ein gängiges Beispiel ist LiPF₆, gelöst in Karbonatlösungsmitteln.
Flüssige Elektrolyte bieten eine hohe Ionenleitfähigkeit, können jedoch Sicherheitsrisiken wie Auslaufen, Entflammbarkeit und thermisches Durchgehen mit sich bringen.
2. Festkörperelektrolyte
Festkörperelektrolyte bestehen in der Regel aus Polymeren, Oxiden oder Sulfiden. Im Vergleich zu flüssigen Elektrolyten bieten sie eine höhere mechanische Festigkeit und deutlich mehr Sicherheit.
Zu den gängigen Materialien für Festkörperelektrolyte gehören:
Oxid-Elektrolyte: LLZO
Sulfid-Elektrolyte: Li₁₀GeP₂S₁₂
Polymerelektrolyte: Festkörperelektrolyte gelten als eine der Schlüsseltechnologien für Festkörperbatterien der nächsten Generation.
Batterieadditive
1. Leitfähige Additive
Leitfähige Additive werden in Elektrodenformulierungen eingearbeitet, um die elektrische Leitfähigkeit zu verbessern.
Zu den typischen leitfähigen Materialien gehören:
- Ruß
- Kohlenstoffnanoröhren (CNT)
- Graphen
2. Ordner
Batteriebindemittel erhalten die strukturelle Integrität der Elektrodenmaterialien und gewährleisten eine stabile Haftung während wiederholter Lade- und Entladezyklen.
Zu den gängigen Bindemitteln gehören:
- Polyvinylidenfluorid (PVDF)
- Carboxymethylcellulose (CMC)
- Styrol-Butadien-Kautschuk (SBR)
3. Beschichtungsmaterialien
Zu den gängigen Beschichtungsmaterialien gehören:
Begriffe zur Leistungsbeschreibung von Batteriematerialien
Energiedichte
Die pro Masseneinheit oder Volumeneinheit gespeicherte Energiemenge, die im Allgemeinen in Wh/kg oder Wh/L angegeben wird.
Zu den Faktoren, die die Energiedichte beeinflussen, gehören:
- Inhärente Materialeigenschaften
- Schüttdichte
- Kohlenstoffgehalt
- Spezifische Kapazität
Spezifische Kapazität
Die Menge an elektrischer Ladung, die pro Masseneinheit des aktiven Materials gespeichert oder abgegeben werden kann, typischerweise ausgedrückt in mAh/g.
Zykluslebensdauer
Die Anzahl der Lade- und Entladezyklen, die eine wiederaufladbare Batterie durchlaufen kann, bevor ihre Kapazität unter einen festgelegten Schwellenwert fällt.
Stromdichte
Die Fähigkeit einer Batterie, schnell geladen und entladen zu werden, ohne dabei an Leistung einzubüßen.
Schüttdichte
Die natürliche Packungsdichte von Pulvermaterialien.
Rütteldichte
Die Masse pro Volumeneinheit des Pulvers nach standardisiertem Rütteln oder Abklopfen. Die Klopfdichte beeinflusst direkt die volumetrische Energiedichte von Batterien.
Spezifische Oberfläche
Die Gesamtoberfläche pro Masseneinheit, ausgedrückt in m²/g. Sie hat einen starken Einfluss auf die elektrochemische Reaktionskinetik und auf Nebenreaktionen an den Grenzflächen.
Begriffe zur Struktur von Batteriematerialien
Zu den gängigen Kristallstrukturen in Batteriematerialien gehören:
- Olivin-Struktur
- Schichtstruktur
- Spinellstruktur
- NASICON-Struktur
Verarbeitungs- und Syntheseverfahren für Batteriematerialien
Festkörpersynthese
Ein Hochtemperaturverfahren, bei dem feste Vorläufersubstanzen durch atomare und ionische Diffusion reagieren und thermodynamisch stabile kristalline Phasen bilden.
Sol-Gel-Verfahren
Ein Syntheseverfahren, bei dem Metallalkoxide oder anorganische Salze Hydrolyse- und Kondensationsreaktionen durchlaufen, wodurch hochhomogene Batteriematerialien entstehen.
Hydrothermales Verfahren
Ein Hochtemperatur- und Hochdruckverfahren, das in geschlossenen Reaktoren durchgeführt wird und eine kontrollierte Kristallisation sowie die Steuerung der Morphologie ermöglicht.
Sprühtrocknung
Ein Verfahren, bei dem flüssige Vorläuferstoffe in feine Tröpfchen zerstäubt und schnell getrocknet werden, wodurch direkt kugelförmige Sekundärpartikel entstehen.
Kalzinierung
Ein thermisches Behandlungsverfahren, das die Zersetzung der Vorläufer, die atomare Diffusion und das Kristallwachstum fördert, um hochkristalline Elektroden- und Elektrolytmaterialien zu erhalten.
Verfahren zur Charakterisierung von Batteriematerialien
XRD (Röntgenbeugung): Kristallstruktur und Phasenidentifizierung
SEM (Rasterelektronenmikroskopie): Analyse der Oberflächenmorphologie
TEM (Transmissionselektronenmikroskopie): Charakterisierung der Nanostruktur und auf atomarer Ebene
XPS (Röntgen-Photoelektronenspektroskopie): Analyse der Oberflächenzusammensetzung und des Oxidationszustands
ICP-MS: Analyse der Elementzusammensetzung
BET: Bestimmung der spezifischen Oberfläche
Fortschrittliche Batteriematerialien
Festkörperbatterie
Wiederaufladbare Batterien, bei denen flüssige Elektrolyte und Separatoren teilweise oder vollständig durch Festkörperelektrolyte ersetzt werden.
Lithium-Metall-Batterie
Wiederaufladbare Batterien, bei denen metallisches Lithium oder Lithiumlegierungen als Anodenmaterial verwendet werden.
Natrium-Ionen-Batterie
Wiederaufladbare Batterien, die Natriumionen als Ladungsträger nutzen und durch reversible Ionen-Einlagerungs- und -Entnahmevorgänge funktionieren.
Lithium-Schwefel-Batterie
Wiederaufladbare Batterien, bei denen metallisches Lithium als Anodenmaterial und Schwefel als aktives Kathodenmaterial verwendet werden.
Metall-Luft-Batterie
Elektrochemische Energiespeichersysteme, die aktive Metalle als Anoden und Sauerstoff aus der Umgebungsluft als Kathodenreaktant nutzen.
Gängige Abkürzungen für Batteriematerialien
| Abkürzung | Vollständiger Name | Chemische Formel |
|---|---|---|
| LFP | Lithium-Eisen-Phosphat | LiFePO₄ |
| LMFP | Lithium-Mangan-Eisen-Phosphat | LiMnxFe1-xPO4 |
| NCM | Lithium-Nickel-Mangan-Kobalt-Oxid | LiNixMnyCozO2 |
| NCA | Lithium-Nickel-Kobalt-Aluminium-Oxid | LiNixCoyAlzO2 |
| LTO | Lithiumtitanat | Li₄Ti₅O₁₂ |
| NVP | Natrium-Vanadium-Phosphat | Na₃V₂(PO₄)₃ |
| NTP | Natrium-Titan-Phosphat | NaTi₂(PO₄)₃ |
| CNT | Kohlenstoffnanoröhrchen | C |
Häufig gestellte Fragen (FAQs)
Was sind Batteriematerialien?
Batteriematerialien sind die Funktionsmaterialien, aus denen eine Batterie besteht, darunter Kathoden, Anoden, Elektrolyte, Separatoren und Additive. Sie bestimmen die Energiedichte, die Zyklenlebensdauer, die Sicherheit und die Leistung der Batterie.
Was sind die wichtigsten Arten von Kathodenmaterialien?
Zu den wichtigsten Arten von Kathodenmaterialien zählen Phosphatmaterialien, Schichtoxide, Spinellmaterialien und Natrium-Ionen-Kathodenmaterialien. Zu den repräsentativen Beispielen gehören LFP, LMFP, NCM, NCA, LMO und Prussian-Blue-Analoga (PBA).
Was ist der Unterschied zwischen LFP und LMFP?
Sowohl LFP als auch LMFP zeichnen sich durch hervorragende Sicherheit und eine lange Lebensdauer aus. Im Vergleich zu LFP enthält LMFP Mangan, wodurch eine höhere Betriebsspannung und Energiedichte erreicht wird.
Was ist die NASICON-Struktur in Batteriematerialien?
NASICON (Sodium Super Ionic Conductor) ist eine dreidimensionale Kristallstruktur mit hoher Ionenleitfähigkeit und ausgezeichneter struktureller Stabilität, wodurch es sich ideal für fortschrittliche Materialien für Natrium-Ionen-Batterien eignet.
Was sind die Vorteile von Materialien für Festkörperbatterien?
Festkörper-Batteriematerialien bieten im Vergleich zu herkömmlichen Systemen mit flüssigen Elektrolyten eine verbesserte Sicherheit, eine höhere thermische Stabilität und das Potenzial für eine höhere Energiedichte.
