Los materiales de interfaz térmica (TIM) ayudan a transferir el calor entre los componentes electrónicos y las superficies de disipación térmica. Se utilizan en aplicaciones en las que es necesario eliminar el calor de forma eficiente, al tiempo que el material mantiene unas propiedades eléctricas, mecánicas y de procesamiento adecuadas.

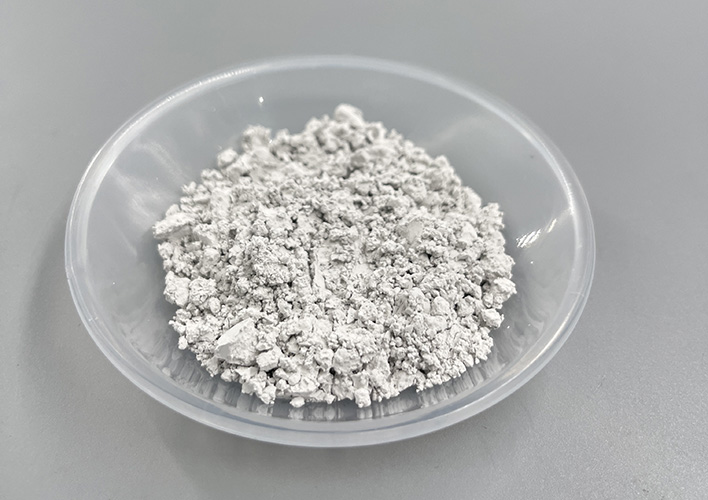

El nitruro de aluminio (AlN) es un material cerámico que puede actuar como relleno termoconductor y aislante eléctrico en los TIM (materiales de interfaz térmica) basados en polímeros. Dependiendo de la formulación, el polvo de AlN puede incorporarse a geles térmicos, grasas, almohadillas de relleno de huecos, encapsulantes y otros compuestos poliméricos. El uso de rellenos de nitruro de aluminio puede mejorar significativamente el rendimiento térmico de estos materiales.
Este artículo explica cómo evaluar los rellenos de AlN para aplicaciones de TIM y a qué especificaciones del polvo hay que prestar atención durante la selección del material.
¿Por qué se utiliza el nitruro de aluminio en los TIM?
El material de interfaz térmica (TIM) se coloca entre un componente generador de calor y un disipador térmico u otra superficie de disipación de calor. Su finalidad es reducir la resistencia térmica provocada por huecos microscópicos, irregularidades superficiales y un contacto imperfecto entre ambas superficies.
Muchos materiales poliméricos son aislantes eléctricos, pero tienen una conductividad térmica relativamente baja. La incorporación de un relleno cerámico termoconductor puede mejorar la transferencia de calor sin introducir la conductividad eléctrica asociada a los rellenos metálicos.
El nitruro de aluminio ofrece varias características útiles para este fin:
- Conductividad térmica: el AlN es una cerámica térmicamente conductora y puede ayudar a establecer vías de transferencia de calor a través de una matriz polimérica.
- Aislamiento eléctrico: el AlN es adecuado para aplicaciones que requieren disipación de calor sin necesidad de un relleno conductor de la electricidad.
- Características de expansión térmica: su coeficiente de expansión térmica es relativamente similar al del silicio en comparación con muchos otros materiales, lo que puede resultar relevante en el encapsulado electrónico.
- Flexibilidad de formulación: los polvos de AlN están disponibles en diferentes tamaños de partícula y morfologías para distintos requisitos de procesamiento.
Estas propiedades convierten al AlN en un material idóneo para la gestión térmica en el ámbito electrónico, incluyendo la electrónica de potencia, el encapsulado de semiconductores, los conjuntos de LED y otras aplicaciones en las que tanto la transferencia de calor como el aislamiento eléctrico son importantes.
El rendimiento del material de gestión térmica (TIM) final sigue dependiendo de la formulación completa, que incluye la matriz polimérica, otros rellenos, las interfaces y el proceso de fabricación.
¿Cómo mejora el relleno de AlN la conductividad térmica?
La transferencia de calor a través de un polímero relleno depende de las propiedades del relleno y de la forma en que sus partículas se disponen dentro de la matriz.
Cuando las partículas de AlN se dispersan en un polímero, el calor puede atravesar las partículas cerámicas y pasar a través de las interfaces entre partículas vecinas. A medida que la red de relleno se vuelve más eficaz, el calor puede desplazarse a través del compuesto con mayor facilidad.
Hay tres factores que revisten especial importancia.
Contenido de relleno
Aumentar el contenido de AlN puede ayudar a formar vías de conducción térmica más continuas. Sin embargo, una mayor carga también modifica la viscosidad, el comportamiento de flujo, la flexibilidad y la procesabilidad del compuesto.
Por lo tanto, el contenido óptimo de relleno no es necesariamente el más alto posible. Se trata de la carga que proporciona el rendimiento térmico requerido sin dejar de ser compatible con los procesos de mezcla, dosificación, recubrimiento, moldeo o compresión.
Distribución del tamaño de las partículas
Una mezcla de partículas más grandes y más pequeñas a veces puede compactarse de forma más eficiente que un polvo de un solo tamaño. Las partículas más pequeñas pueden ocupar los espacios entre las partículas más grandes, lo que contribuye a mejorar el contacto entre las partículas y la continuidad de las vías de transferencia de calor.
El resultado depende de la relación entre los tamaños de las partículas, su distribución, el estado de su superficie y la formulación de la matriz. Un sistema de tamaños mixtos debe evaluarse experimentalmente, en lugar de dar por sentado que es mejor en todas las aplicaciones.
Interfaces entre el relleno y la matriz
La interfaz entre una partícula de AlN y el polímero circundante puede contribuir a la resistencia térmica. Una humectación deficiente, la presencia de huecos, la aglomeración o una compatibilidad débil pueden interrumpir las vías de transferencia de calor.
El tratamiento superficial puede ayudar a mejorar la resistencia a la humedad, la dispersión o la compatibilidad con un sistema polimérico concreto. Su idoneidad depende de la química del tratamiento y de la formulación prevista.
¿Por qué optar por el polvo esférico de nitruro de aluminio?
La morfología de las partículas influye en la forma en que un polvo fluye, se compacta y se dispersa durante el procesamiento. En comparación con las partículas angulares o irregulares, las partículas esféricas de AlN pueden ofrecer ventajas en formulaciones en las que la fluidez y una elevada carga de relleno son importantes.
Mejora de la fluidez y la manipulación
Las partículas esféricas suelen presentar un menor entrelazamiento mecánico que las partículas angulares de tamaño comparable. Esto puede mejorar el flujo del polvo y facilitar la mezcla y la manipulación de compuestos con alta carga de relleno.
Densidad de compactación y carga de relleno
Una distribución adecuada del tamaño de las partículas esféricas puede favorecer un apilamiento eficiente. Cuando se combina con una mezcla adecuada de tamaños de partículas, esto puede ayudar a reducir los espacios vacíos en el compuesto.
Un mejor empaquetamiento no garantiza automáticamente una mayor conductividad térmica. El contacto entre partículas, la resistencia de la interfaz, el contenido de huecos y el comportamiento de la matriz también son factores importantes.
Reología y procesabilidad
La forma del relleno influye en la fricción y el movimiento entre las partículas. Las partículas esféricas pueden ayudar a controlar la viscosidad y mejorar el flujo en algunas formulaciones, lo que permite a los fabricantes estudiar una mayor carga de relleno sin que el compuesto resulte demasiado difícil de procesar.
El efecto real depende del tamaño de las partículas, el tratamiento superficial, la composición química de la resina y el sistema completo de relleno.
Aislamiento eléctrico
El AlN es un relleno cerámico que puede utilizarse en formulaciones de compuestos térmicamente conductores y eléctricamente aislantes. No obstante, es necesario verificar el rendimiento eléctrico en el TIM acabado, especialmente cuando la rigidez dieléctrica y la fiabilidad del aislamiento son fundamentales.
Para conocer con más detalle la morfología del polvo esférico de AlN, su fluidez, su comportamiento de compactación y las opciones representativas de tamaño de partícula, consulta nuestra guía sobre «propiedades, tamaños de partícula y aplicaciones del polvo esférico de nitruro de aluminio».
¿Qué tamaño de partícula de AlN es adecuado para los TIM?
El tamaño de las partículas influye en el empaquetamiento, la dispersión, la viscosidad, el área superficial y la formación de vías de conducción térmica. El tamaño óptimo depende del tipo de TIM previsto y de sus requisitos de procesamiento.
| Categoría de relleno | Uso potencial | Consideraciones principales para la selección |
|---|---|---|
| Polvo fino de AlN | Recubrimientos finos, capas delgadas y formulaciones que requieren partículas más pequeñas | Dispersión, superficie específica, aglomeración y viscosidad |
| AlN esférico de tamaño medio | Geles térmicos, grasas y compuestos de relleno de huecos | Comportamiento de flujo, compactación y compatibilidad con la matriz |
| AlN esférico de gran tamaño | Compuestos con alto contenido de relleno y materiales de gestión térmica de mayor espesor | Densidad de empaquetamiento, sedimentación, acabado superficial y espesor mínimo de capa |
| Tamaños de partículas mezclados | Formulaciones diseñadas para mejorar el empaquetamiento y el contacto entre partículas | Relación de tamaños, distribución, viscosidad y formación de huecos |
Estas categorías son guías prácticas de selección, no normas universales sobre el tamaño de las partículas. Los requisitos reales deben definirse en función de la formulación deseada y del proceso de fabricación.
Por ejemplo, un polvo muy fino puede proporcionar una gran superficie específica de las partículas, pero también puede aumentar la viscosidad y la tendencia a la aglomeración. Un polvo más grueso puede favorecer el empaquetamiento y el flujo en algunos sistemas, pero las partículas demasiado grandes pueden resultar inadecuadas para líneas de unión finas o detalles superficiales delicados.
D50 y distribución granulométrica
El D50 es el diámetro de partícula por debajo del cual el 50 % de la población de partículas medidas se sitúa, según la base de medición especificada. Se utiliza habitualmente para describir el tamaño medio de las partículas de un polvo.
El D50 por sí solo no describe la distribución completa. El D90, por ejemplo, indica el diámetro por debajo del cual se sitúa el 90 % de la población medida. Puede ayudar a identificar la parte más gruesa de la distribución de un polvo.
A la hora de seleccionar AlN para TIM, hay que tener en cuenta:
- el D50 y el D90, en lugar de solo el D50.
- La amplitud de la distribución del tamaño de las partículas.
- Si hay aglomerados presentes.
- La compatibilidad con el espesor previsto de la línea de unión.
- El efecto del polvo sobre la viscosidad y el comportamiento de dosificación.
El método de medición del tamaño de las partículas también debe ser coherente a la hora de comparar proveedores o lotes.
A la hora de comparar los distintos grados de polvo de AlN, también es importante tener en cuenta la pureza, la distribución del tamaño de las partículas, la morfología y la calidad del lote. Nuestra guía sobre «pureza, tamaño de partícula y control de calidad del polvo de nitruro de aluminio» explica estos factores de especificación con más detalle.
Tratamiento superficial y resistencia a la humedad
El estado de la superficie es un factor importante a tener en cuenta a la hora de el polvo de AlN en materiales a base de polímeros.
El AlN puede ser sensible a la humedad, y las condiciones de exposición pueden afectar a su química superficial y a su estabilidad durante el almacenamiento. Por lo tanto, el control de la humedad y un envasado adecuado son fundamentales para mantener una calidad constante del polvo.
Se puede recurrir al tratamiento superficial para mejorar la resistencia al agua, la dispersión o la compatibilidad con una matriz polimérica específica. Los tratamientos a base de silano, por ejemplo, se utilizan en algunos sistemas de relleno cerámico para modificar la interacción entre la superficie del relleno y la matriz circundante.
No debe darse por sentado automáticamente que un polvo tratado sea compatible con todas las resinas. El tratamiento debe ajustarse a la composición química de la formulación prevista.
Antes de seleccionar AlN tratado o sin tratar, confirme:
- Si el polvo ha sido sometido a un tratamiento superficial.
- El tipo de tratamiento, cuando se disponga de dicha información.
- La compatibilidad con la resina o el polímero de destino.
- Los requisitos de control de humedad y almacenamiento.
- Si el tratamiento afecta a la viscosidad, al curado u otras propiedades de la formulación.
Selección de materiales de relleno de AlN para diferentes aplicaciones de TIM
Los distintos productos TIM presentan diferentes condiciones de procesamiento y prioridades de rendimiento. Un polvo que funciona bien en una formulación puede no ser adecuado para otra.
Geles y grasas térmicas
Los geles y las grasas deben fluir o extenderse lo suficiente como para rellenar las irregularidades de la superficie y establecer contacto entre la fuente de calor y el disipador térmico.
Para estas aplicaciones, evalúe la distribución del tamaño de las partículas, la morfología esférica, la dispersión, la carga de relleno y la viscosidad del compuesto final. La formulación debe seguir siendo manejable durante la mezcla y la aplicación.
Almohadillas térmicas y rellenos de huecos
Las almohadillas y los materiales de relleno de huecos suelen diseñarse para adaptarse a las diferencias de altura entre componentes y a las irregularidades de la superficie. Su rendimiento depende de la conductividad térmica, la compresibilidad, la dureza, la integridad mecánica y la capacidad de mantener el contacto en condiciones de funcionamiento.
Se puede considerar el uso de AlN esférico cuando la compactación y una elevada carga de relleno son importantes. El tamaño de las partículas también debe adaptarse al espesor requerido y a las características superficiales del producto acabado.
Encapsulación electrónica
Los encapsulantes protegen los componentes electrónicos al tiempo que ayudan a disipar el calor. En estos sistemas, la selección del relleno debe equilibrar el rendimiento térmico con el flujo hacia los espacios previstos, el comportamiento de curado, la adhesión y el aislamiento eléctrico.
La compatibilidad de la superficie del AlN con la composición química del encapsulante es especialmente importante para lograr un procesamiento uniforme e interfaces fiables.
Compuestos poliméricos de alto rendimiento
El AlN también puede utilizarse en compuestos poliméricos termoconductores más allá de los TIM convencionales. La formulación puede requerir un equilibrio específico entre la conductividad térmica, las propiedades mecánicas, el comportamiento dieléctrico y los requisitos de fabricación.
En tales aplicaciones, la morfología del relleno y la combinación de diferentes tamaños de partículas deben evaluarse junto con la matriz polimérica y el método de procesamiento.
Especificaciones representativas del polvo esférico de AlN
Las especificaciones adecuadas del polvo dependen de la aplicación prevista. Los siguientes ejemplos corresponden a los grados de AlN esférico que figuran en la información sobre materiales de VIMATERIAL facilitada. Se trata de opciones de especificaciones representativas, no de grados industriales universales ni de una garantía de disponibilidad actual en stock.
| Material | Pureza | D50 representativo |
|---|---|---|
| Polvo esférico de AlN | 99 % | 30–40 μm |
| Polvo esférico de AlN | 99 % | 45–55 μm |
| Polvo esférico de AlN | 99 % | 70–80 μm |
| Polvo esférico de AlN | 99 % | 90–105 μm |
Se pueden considerar otros rangos de tamaño de partícula en función de la formulación requerida y las especificaciones de suministro.
Para el desarrollo de TIM, la pureza y el D50 no deben ser los únicos criterios de aceptación. También resulta útil verificar la distribución granulométrica, la morfología, el estado del tratamiento superficial, los requisitos de control de humedad y la documentación del lote.
¿Cómo evaluar el rendimiento del relleno de AlN?
Las especificaciones del polvo son solo una parte del proceso de selección. Una evaluación práctica debería relacionar las características del polvo con el rendimiento del compuesto final.
| Aspecto a evaluar | Qué hay que comprobar |
|---|---|
| Conductividad térmica | Medir el TIM acabado utilizando un método y una configuración de ensayo adecuados. |
| Aislamiento eléctrico | Verificar la rigidez dieléctrica u otros requisitos eléctricos pertinentes. |
| Viscosidad y fluidez | Compruebe el comportamiento durante la mezcla, la dosificación, el recubrimiento o la compresión. |
| Carga de relleno | Determinar la carga máxima práctica que cumpla los requisitos de procesamiento. |
| Dispersión | Inspeccionar la aglomeración y la uniformidad de la distribución del relleno. |
| Propiedades mecánicas | Evalúe la dureza, la flexibilidad, la compresibilidad o la adhesión, según corresponda. |
| Resistencia a la humedad | Confirmar la estabilidad del polvo durante el almacenamiento y el comportamiento del material acabado en las condiciones previstas. |
| Homogeneidad de los lotes | Compare el tamaño de las partículas, la pureza y otros parámetros acordados entre lotes. |
Los valores de conductividad térmica indicados para un gel o una almohadilla acabados no deben considerarse como la conductividad térmica intrínseca del polvo de AlN. Los resultados dependen de la fracción de relleno, la matriz polimérica, los contactos entre partículas, las interfaces, los huecos y el método de medición.
Del mismo modo, una alta carga de relleno no garantiza necesariamente el mejor producto global. La formulación debe cumplir su objetivo térmico al tiempo que conserva la procesabilidad y el comportamiento mecánico requeridos.
¿Qué deben especificar los compradores a la hora de adquirir materiales de relleno de AlN?
Al solicitar un material de relleno de AlN para el desarrollo o la producción de TIM, facilite información suficiente para relacionar las especificaciones del polvo con el proceso previsto.
Una consulta útil debería incluir:
- Aplicación: gel térmico, grasa, almohadilla, encapsulante u otro compuesto polimérico.
- Requisitos de pureza: la pureza deseada y cualquier límite específico de impurezas.
- Tamaño de las partículas: D50, D90 o rango de tamaño de partículas requerido.
- Morfología: esférica, irregular o una combinación de tipos de partículas.
- Estado de la superficie: si se requiere polvo sin tratar o con tratamiento superficial.
- Método de procesamiento: Mezcla, dosificación, recubrimiento, compresión o moldeo.
- Objetivos de rendimiento: Conductividad térmica, aislamiento eléctrico, viscosidad, dureza u otros criterios relevantes.
- Cantidad y documentación: Cantidad de la muestra, cantidad de producción y documentación de calidad requerida.
Cuando la formulación final aún se encuentra en fase de desarrollo, puede resultar útil comparar un pequeño número de grados de polvo, en lugar de seleccionar una única especificación basándose únicamente en el tamaño de las partículas.
Preguntas frecuentes
1. ¿Es el nitruro de aluminio un buen material de relleno para los materiales de interfaz térmica?
El AlN es un candidato para los materiales de interfaz térmica (TIM) que requieren tanto conducción térmica como aislamiento eléctrico. Su idoneidad depende de la formulación completa y de si el material final cumple los objetivos térmicos, eléctricos y de procesamiento exigidos.
2. ¿Por qué utilizar AlN esférico en lugar de polvo de AlN irregular?
El AlN esférico puede ofrecer un mejor comportamiento en cuanto a fluidez y compactación en formulaciones adecuadas. También puede ayudar a controlar la viscosidad cuando la carga de relleno es elevada. Las ventajas dependen de la distribución granulométrica, el estado de la superficie y la matriz polimérica.
3. ¿Una mayor concentración de AlN como material de relleno mejora siempre la conductividad térmica?
No. Aumentar la carga de relleno puede mejorar las vías de conducción térmica, pero también puede aumentar la viscosidad y dificultar el procesamiento. La presencia de poros, una dispersión deficiente y la resistencia en la interfaz pueden limitar dicha mejora.
4. ¿Un valor D50 más alto es siempre mejor para los TIM?
No. Las partículas más gruesas pueden favorecer la compactación en algunas formulaciones, mientras que las partículas más finas pueden ser necesarias para capas finas o detalles precisos. El D50 debe evaluarse junto con el D90, la morfología, el espesor de la línea de unión y los requisitos de procesamiento.
5. ¿El AlN con tratamiento superficial es compatible con todos los polímeros?
No. El tratamiento superficial debe seleccionarse en función de la composición química del polímero y del proceso previsto. La compatibilidad debe confirmarse mediante ensayos de formulación.
6. ¿Pueden las especificaciones del polvo de AlN garantizar la conductividad térmica de un TIM acabado?
No. Las especificaciones del polvo sirven de guía para la selección de materiales, pero la conductividad térmica del TIM acabado también depende de la carga de relleno, las propiedades de la matriz, la dispersión, los contactos entre partículas, el contenido de poros y el método de medición.
Conclusión
Los rellenos de nitruro de aluminio pueden ayudar a los fabricantes a desarrollar materiales de interfaz térmica que combinen la transferencia de calor con el aislamiento eléctrico. Merece la pena evaluar el AlN esférico cuando la fluidez, el empaquetamiento y una alta carga de relleno son factores importantes, pero sus ventajas dependen de la distribución del tamaño de las partículas, el estado de la superficie y la compatibilidad con la matriz polimérica.
El polvo más adecuado no es necesariamente el más fino, el más grueso ni el de mayor pureza. Es aquel que cumple con los objetivos de rendimiento y, al mismo tiempo, es compatible con la formulación y el proceso de fabricación previstos.
Referencias
- [1] Ohashi, M. (2005). «Rellenos esféricos de nitruro de aluminio para envases de plástico termoconductores». Revista de la Sociedad Americana de Cerámica.
- [2] Wang, Q., Chen, K. y Cao, W. (2018). «Síntesis carbotérmica de rellenos esféricos de AlN». IntechOpen.
- [3] Mumtaz, N., Li, Y., Artiaga, R., Farooq, Z., Mumtaz, A., Guo, Q. y Nisa, F. (2024). «Rellenos y métodos para mejorar la conductividad térmica efectiva (fuera del plano) de los materiales poliméricos de interfaz térmica: una revisión». Heliyon, 10(3), e25381.
- [4] «Compuestos de nitruro de aluminio con matriz polimérica y propiedades de conducción térmica». Composites Science and Technology.
- [5] Deshmukh, G. S. (2026). «Avances recientes en la creación de redes interconectadas en 3D dentro de compuestos de polímero y nitruro de aluminio termoconductores: una revisión». Current Materials Science, 19(2).
