Silizium ist vor allem als Grundlage für Halbleiterchips und Solarzellen bekannt. Eine seiner wichtigsten und hochwertigsten Anwendungen wird jedoch oft übersehen: Silizium-Sputtertargets. Als entscheidender Werkstoff für die physikalische Gasphasenabscheidung (PVD) spielen Silizium-Sputtertargets eine wesentliche Rolle bei der Herstellung von Halbleitern, Flachbildschirmen, Photovoltaik-Bauelementen und hochmodernen optischen Beschichtungen.
Obwohl sie für Endverbraucher kaum sichtbar sind, sind Silizium-Sputtertargets für die moderne Elektronik unverzichtbar. Sie beeinflussen direkt die Qualität der Dünnschichten, die Leistung der Bauelemente und die Zuverlässigkeit der Fertigung.

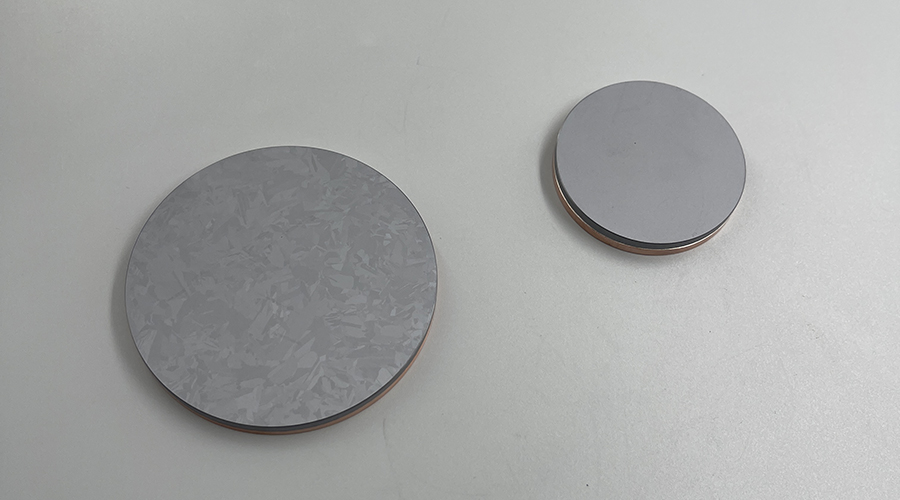

Was ist ein Silizium-Sputter-Target?
Ein Silizium-Sputtertarget ist ein hochreines Siliziummaterial, das zu einer Scheibe, Platte oder einem Rohr verarbeitet wird und beim Magnetron-Sputtern zum Einsatz kommt, einer der am häufigsten verwendeten Technologien der physikalischen Gasphasenabscheidung (PVD).
Während des Sputterprozesses beschießen energiereiche Ionen das Siliziumtarget im Inneren einer Vakuumkammer, wodurch Siliziumatome von dessen Oberfläche herausgeschleudert werden. Diese Atome bewegen sich durch das Vakuum und lagern sich auf Substraten wie Halbleiterwafern, Glas, Keramik oder Metallen ab, wodurch ein extrem dünner und gleichmäßiger Siliziumfilm entsteht.
Da die Eigenschaften von Dünnschichten weitgehend von der Qualität des Targetmaterials abhängen, gelten Silizium-Sputtertargets als eines der wichtigsten Verbrauchsmaterialien in der modernen Dünnschichtfertigung.
Arten von Silizium-Sputter-Targets
Silizium-Sputtertargets werden im Allgemeinen in einkristalline und polykristalline Typen unterteilt. Obwohl beide zur Dünnschichtabscheidung verwendet werden, unterscheiden sie sich hinsichtlich Kristallstruktur, Reinheit, Herstellungskosten und typischen Anwendungsbereichen.
Einkristalline vs. polykristalline Silizium-Targets
| Merkmal | Einkristall-Silizium-Target | Polykristallines Silizium-Target |
|---|---|---|
| Kristallstruktur | Kontinuierliches Einkristallgitter | Mehrere Siliziumkörner |
| Typische Reinheit | 6N (99,9999 %) oder höher | 4N–5N (99,99 %–99,999 %) |
| Homogenität | Hervorragend | Sehr gut |
| Herstellungskosten | Höher | Niedriger |
| Sputter-Stabilität | Hervorragend | Hervorragend |
| Hauptanwendungsbereiche | Halbleiterfertigung | Solarzellen, Flachbildschirme, optische Beschichtungen |
| Typische Anwender | Chip-Hersteller | Photovoltaik-, Display- und Beschichtungsindustrie |
Einkristall-Silizium-Target
Einkristall-Silizium-Targets zeichnen sich durch ein durchgehendes Kristallgitter ohne Korngrenzen aus. Sie weisen in der Regel einen Reinheitsgrad von 99,9999 % (6N) oder höher auf und bieten somit eine außergewöhnliche strukturelle Gleichmäßigkeit sowie einen minimalen Verunreinigungsgehalt.
Aufgrund ihrer hervorragenden Kristallqualität eignen sie sich ideal für anspruchsvolle Halbleiteranwendungen, bei denen die Gleichmäßigkeit der Schicht und die elektrischen Eigenschaften entscheidend sind. Die Herstellung von Einkristall-Targets ist jedoch technisch anspruchsvoll und relativ kostspielig.
Target aus polykristallinem Silizium
Polykristalline Silizium-Targets bestehen aus zahlreichen feinen Siliziumkörnern, die durch fortschrittliche Fertigungsverfahren verdichtet wurden. Sie weisen in der Regel Reinheitsgrade zwischen 99,99 % (4N) und 99,999 % (5N) auf und bieten gleichzeitig eine hervorragende Sputterstabilität sowie geringere Produktionskosten.
Aufgrund ihres ausgewogenen Verhältnisses zwischen Leistung und Kosten werden polykristalline Silizium-Targets häufig in großtechnischen industriellen Beschichtungsanwendungen eingesetzt.
Typische Spezifikationen von Silizium-Sputter-Targets
Silizium-Sputter-Targets können in verschiedenen Reinheitsgraden, Kristallstrukturen und Abmessungen hergestellt werden, um unterschiedlichen Anforderungen an die Abscheidung gerecht zu werden. Die folgende Tabelle fasst die gängigsten Spezifikationen für Industrie- und Forschungsanwendungen zusammen.
| Parameter | Typischer Wert |
|---|---|
| Material | Silizium (Si) |
| Reinheit | 99,99 %–99,9999 % |
| Kristalltyp | Einkristall / Polykristall |
| Dichte | ≥99 % der theoretischen Dichte |
| Form | Rund, rechteckig, rotierend |
| Trägerplatte | Optional (Kupfer, CuCr, Molybdän, Edelstahl) |
| Fertigungsverfahren | Präzisionsbearbeitung |
| Kompatible Abscheidungsverfahren | Gleichstrom-, Hochfrequenz- und gepulstes Gleichstrom-Magnetron-Sputtern |
Die genauen Spezifikationen sollten auf der Grundlage des Abscheidungsverfahrens, des Beschichtungsmaterials, der Anlagenkonfiguration und der Leistungsanforderungen ausgewählt werden. Viele Hersteller bieten zudem maßgeschneiderte Abmessungen, Befestigungsoptionen und Reinheitsgrade an, um spezifischen Anforderungen in Industrie und Forschung gerecht zu werden.

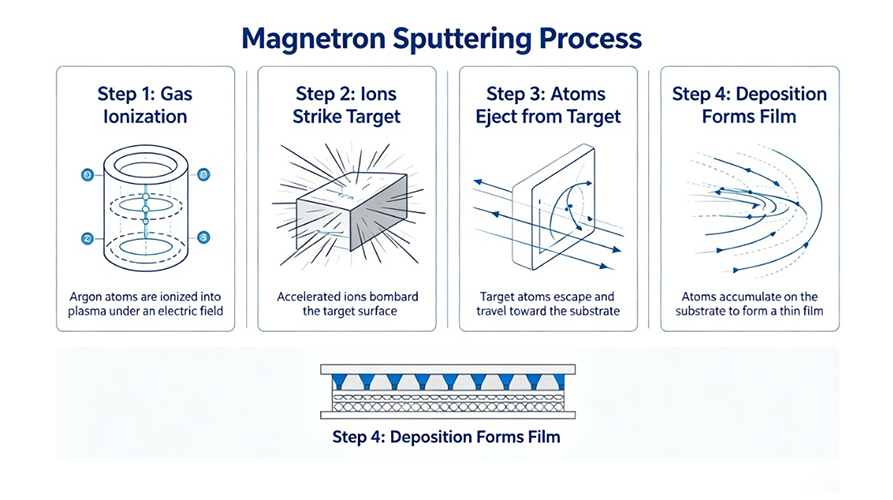

Wie funktioniert ein Silizium-Sputter-Target?
Das Funktionsprinzip eines Silizium-Sputtertargets basiert auf dem Magnetron-Sputtern, einem hocheffizienten PVD-Verfahren.
Der grundlegende Prozess umfasst die folgenden Schritte:
- Ein Silizium-Target wird auf der Kathode in einer Vakuumbeschichtungskammer montiert.
- Argon wird in die Kammer eingeleitet und zu Plasma ionisiert.
- Positiv geladene Argonionen beschleunigen in Richtung des negativ geladenen Silizium-Targets.
- Durch den Beschuss mit hochenergetischen Ionen werden Siliziumatome von der Targetoberfläche herausgeschleudert.
- Diese Siliziumatome bewegen sich durch das Vakuum und lagern sich auf dem Substrat ab, wodurch eine dichte und gleichmäßige Dünnschicht entsteht.
Dieses Verfahren ermöglicht eine präzise Steuerung der Schichtdicke, der Zusammensetzung und der Mikrostruktur und ist daher für die Herstellung moderner Elektronik unverzichtbar.
Wesentliche Eigenschaften von Silizium-Sputter-Targets
Die Leistung eines Sputter-Target wirkt sich direkt auf die Beschichtungsqualität aus. Hochwertige Silizium-Targets weisen typischerweise die folgenden Eigenschaften auf:
Ultrahohe Reinheit
Die Reinheit ist der entscheidende Parameter. Silizium-Targets in Halbleiterqualität erfordern im Allgemeinen einen Reinheitsgrad von 5N (99,999 %) oder höher, während modernste Halbleiterprozesse oft 6N (99,9999 %) Silizium erfordern, um Verunreinigungen zu minimieren.
Hohe Dichte
Eine dichte, porenfreie Struktur reduziert die Partikelbildung während des Sputterns und verbessert die Gleichmäßigkeit der Beschichtung.
Gleichmäßige Mikrostruktur
Eine gleichbleibende Korngröße und eine homogene innere Struktur tragen dazu bei, stabile Sputterraten aufrechtzuerhalten und Schichten mit ausgezeichneter Dickengleichmäßigkeit zu erzeugen.
Hervorragende Wärmeleitfähigkeit
Eine gute Wärmeleitfähigkeit verbessert die Wärmeableitung während des Sputterns, wodurch thermische Spannungen reduziert und die Lebensdauer des Targets verlängert werden.
Anwendungsbereiche von Silizium-Sputter-Targets
Silizium-Sputter-Targets finden in zahlreichen Hightech-Branchen breite Anwendung.
Halbleiterfertigung
Silizium-Targets werden bei der Herstellung integrierter Schaltkreise zur Abscheidung von Polysiliziumschichten, Isolierschichten und funktionalen Dünnschichten verwendet. Die Qualität der Schichten hat direkten Einfluss auf die Leistung, Zuverlässigkeit und Produktionsausbeute der Bauelemente.
Photovoltaik-Industrie
Durch Sputtern hergestellte Silizium-Dünnschichten werden in Dünnschicht-Solarzellen, Passivierungsschichten und bei der Herstellung von Photovoltaik-Bauelementen eingesetzt und tragen zu einer verbesserten photoelektrischen Umwandlungseffizienz bei.
Flachbildschirme
Bei der Herstellung von LCD- und OLED-Displays kommen siliziumbasierte Dünnschichten für Dünnschichttransistoren (TFTs) zum Einsatz, die hochauflösende Displays und präzise Touch-Funktionalität ermöglichen.
Optische Beschichtungen
Silizium-Sputtertargets werden in großem Umfang zur Herstellung optischer Schichten für Infrarotoptik, Antireflexbeschichtungen, Strahlteiler, Filter und präzise optische Komponenten eingesetzt.
Unterhaltungselektronik
Silizium-Dünnschichten dienen als funktionale Beschichtungen für Smartphones, Wearables, Kameramodule und Schutzglas und verbessern die optische Leistung, die elektrischen Eigenschaften sowie die Haltbarkeit.
| Industrie | Hergestellte Dünnschicht | Typische Anwendungen |
|---|---|---|
| Halbleiter | Silizium-Dünnschichten | Integrierte Schaltungen (ICs), MEMS-Bauteile |
| Solarenergie | Amorphe und mikrokristalline Siliziumschichten | Dünnschicht-Photovoltaikzellen |
| Flachbildschirme | TFT-Siliziumschichten | LCD- und OLED-Displays |
| Optik | Optische Siliziumbeschichtungen | Infrarotoptik, Antireflexbeschichtungen, Filter |
| Unterhaltungselektronik | Funktionale Siliziumbeschichtungen | Smartphones, Wearables, Kameramodule |
Warum sind Silizium-Sputter-Targets so wichtig?
Die Herstellung eines hochwertigen Silizium-Sputtertargets erfordert fortschrittliche Reinigungstechnologien, Präzisionsbearbeitung, Kontrolle der Kristallstruktur, Verbindungstechniken und strenge Qualitätskontrollen.
Schon geringste Spuren von Verunreinigungen oder Strukturfehlern können zur Partikelbildung, zu instabilem Sputtern, schlechter Schichtqualität oder zum Ausfall von Bauelementen führen. Da die Halbleiterknoten immer weiter schrumpfen und elektronische Bauelemente immer komplexer werden, verlangen die Hersteller Silizium-Targets mit höherer Reinheit, engeren Toleranzen und einer gleichmäßigeren Leistung als je zuvor.
Wie wählt man das richtige Silizium-Sputter-Target aus?
Die Auswahl des richtigen Silizium-Sputtertargets hängt vom Abscheidungsverfahren und den Anwendungsanforderungen ab. Zu den wichtigsten Faktoren zählen Reinheit, Kristallstruktur, Targetabmessungen und Bindungskonfiguration.
| Auswahlkriterium | Empfehlung |
|---|---|
| Reinheit | 5N für die allgemeine Elektronik; 6N oder höher für die Halbleiterfertigung. |
| Kristallstruktur | Einkristall für Präzisionsgeräte; polykristallin für industrielle Beschichtungen. |
| Targetform | Wählen Sie je nach Sputtersystem runde, rechteckige oder rotierende Targets. |
| Trägerplatte | Verwenden Sie gebondete Targets für eine verbesserte Kühlung und Hochleistungs-Sputtern. |
| Abscheidungsverfahren | Stellen Sie die Kompatibilität mit Gleichstrom-, Hochfrequenz- oder gepulstem Gleichstrom-Magnetron-Sputtern sicher. |
| Anwendung | Passen Sie die Targetspezifikationen an die Anforderungen in den Bereichen Halbleiter, Photovoltaik, Optik oder Displays an. |
Die Auswahl der geeigneten Spezifikationen trägt zu einer stabilen Abscheidung, hochwertigen Dünnschichten und einer längeren Lebensdauer der Targets bei.
Fazit
Obwohl sie für Verbraucher weitgehend unsichtbar sind, gehören Silizium-Sputtertargets zu den wichtigsten Grundstoffen der modernen Technologie. Von Halbleiterchips und Solarmodulen bis hin zu Displays, optischen Systemen und Unterhaltungselektronik unterstützen sie die Herstellung unzähliger Geräte, die täglich zum Einsatz kommen.
Da sich Branchen wie Halbleiter, erneuerbare Energien, künstliche Intelligenz und moderne Elektronik ständig weiterentwickeln, wird die Nachfrage nach leistungsstärkeren Silizium-Sputtertargets weiter steigen. Ihre Bedeutung als Grundmaterial für Dünnschichttechnologien der nächsten Generation wird weiter zunehmen, wodurch Silizium-Sputtertargets zu einem unverzichtbaren Bestandteil der Zukunft der modernen Fertigung werden.
Häufig gestellte Fragen
Was ist ein Silizium-Sputter-Target?
Ein Silizium-Sputtertarget ist ein hochreines Siliziummaterial, das bei der physikalischen Gasphasenabscheidung (PVD), insbesondere beim Magnetron-Sputtern, zum Einsatz kommt. Während des Abscheidungsprozesses werden Siliziumatome vom Target gesputtert und auf einem Substrat abgeschieden, um gleichmäßige Dünnschichten zu bilden, die in Halbleitern, Displays, Solarzellen und optischen Bauelementen verwendet werden.
Welche Reinheit ist für ein Silizium-Sputter-Target erforderlich?
Die erforderliche Reinheit hängt von der jeweiligen Anwendung ab.
- 4N (99,99 %) – Geeignet für allgemeine industrielle Beschichtungen.
- 5N (99,999 %) – Wird häufig in der Photovoltaik- und Displayindustrie verwendet.
- 6N (99,9999 %) oder höher – Erforderlich für die moderne Halbleiterfertigung, bei der extrem niedrige Verunreinigungswerte entscheidend sind.
Eine höhere Reinheit führt im Allgemeinen zu weniger Verunreinigungen, einer besseren Schichtqualität und einer verbesserten Geräteleistung.
Was ist der Unterschied zwischen Einkristall- und polykristallinen Silizium-Targets?
Einkristall-Silizium-Targets weisen eine durchgehende Kristallstruktur ohne Korngrenzen auf und zeichnen sich durch hervorragende Gleichmäßigkeit und Reinheit aus. Sie werden hauptsächlich in der High-End-Halbleiterfertigung eingesetzt.
Polykristalline Silizium-Targets bestehen aus mehreren Siliziumkörnern und bieten eine hervorragende Sputter-Stabilität bei geringeren Kosten, wodurch sie sich für die Photovoltaik, Flachbildschirme und optische Beschichtungen eignen.
Wozu werden Silizium-Sputter-Targets verwendet?
Silizium-Sputter-Targets finden breite Anwendung in:
- integrierten Halbleiterschaltungen (ICs)
- Dünnschicht-Solarzellen
- LCD- und OLED-Displays
- Optische Beschichtungen
- MEMS-Bauteile
- Infrarotoptik
- Schutz- und Funktionsbeschichtungen
In welchen Formen sind Silizium-Sputtertargets erhältlich?
Silizium-Sputter-Targets können in verschiedenen Geometrien hergestellt werden, darunter:
- Runde Targets
- Rechteckige Targets
- Rotations- (Rohr-) Targets
- Sondergeformte Targets
Die geeignete Ausführung hängt vom Sputter-System und der jeweiligen Beschichtungsanwendung ab.
Welche Faktoren beeinflussen die Lebensdauer eines Silizium-Sputtertargets?
Die angestrebte Lebensdauer hängt von mehreren Faktoren ab, darunter:
- Zielreinheit
- Dichte
- Körnerstruktur
- Kühlleistung
- Sputterleistung
- Prozessdruck
- Target-Auslastungsrate
Eine angemessene Prozessoptimierung kann die Lebensdauer des Targets erheblich verlängern.
Wie wähle ich das richtige Silizium-Sputtertarget aus?
Die Auswahl des geeigneten Silizium-Targets hängt ab von:
- Erforderliche Reinheit
- Kristallstruktur (Einkristall oder polykristallin)
- Abmessungen des Targets
- Abscheidungsverfahren
- Anforderungen an die Trägerplatte
- Anwendungsbranche
- Gerätekompatibilität
Die Zusammenarbeit mit einem erfahrenen Lieferanten für Sputtertargets trägt dazu bei, sicherzustellen, dass das Target sowohl die Anlagenspezifikationen als auch die Anforderungen an die Beschichtungsleistung erfüllt.
